公共栅极单元100与***发射极单元101和***发射极单元201之间通过刻蚀方式进行隔开；***表面上设有工作区域10和电流检测区域20的公共集电极单元200；接地区域30则设置于***发射极单元101内的任意位置处；电流检测区域20和接地区域30分别用于与检测电阻40连接，以使检测电阻40上产生电压，并根据电压检测工作区域10的工作电流。具体地，工作区域10和电流检测区域20具有公共栅极单元100和公共集电极单元200，此外，电流检测区域20还具有***发射极单元201和第三发射极单元202，检测电阻40则分别与***发射极单元201和接地区域30连接。此时，在电流检测过程中，工作区域10由公共栅极单元100提供驱动，以使公共集电极单元200上的电流ic通过***发射极单元201达到检测电阻40，从而可以在检测电阻40上产生测试电压vs，进而可以根据该测试电压vs检测工作区域10的工作电流。因此，在上述电流检测过程中，电流检测区域20的***发射极单元201相当于没有公共栅极单元100提供驱动，即对于igbt芯片的电子和空穴两种载流子形成的电流，电流检测区域20的***发射极单元201只获取空穴形成的电流作为检测电流，从而避免了检测电流受公共栅极单元100的电压的影响。

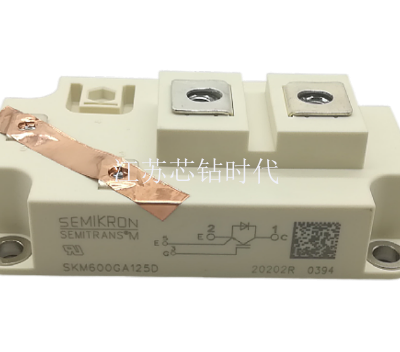

而是为了保护IGBT脆弱的反向耐压而特别设置的，又称为FWD（续流二极管）。二者内部结构不同MOSFET的三个极分别是源极(S)、漏极(D)和栅极(G)。IGBT的三个极分别是集电极(C)、发射极(E)和栅极(G)。IGBT是通过在MOSFET的漏极上追加层而构成的。它们的内部结构如下图：二者的应用领域不同MOSFET和IGBT内部结构不同，决定了其应用领域的不同。由于MOSFET的结构，通常它可以做到电流很大，可以到上KA，但是前提耐压能力没有IGBT强。其主要应用领域为于开关电源，镇流器，高频感应加热，高频逆变焊机，通信电源等高频电源领域。IGBT可以做很大功率，电流和电压都可以，就是一点频率不是太高，目前IGBT硬开关速度可以到100KHZ，IGBT集中应用于焊机，逆变器，变频器，电镀电解电源，超音频感应加热等领域。MOSFET与IGBT的主要特点MOSFET具有输入阻抗高、开关速度快、热稳定性好、电压控制电流等特性，在电路中，可以用作放大器、电子开关等用途。IGBT作为新型电子半导体器件，具有输入阻抗高，电压控制功耗低，控制电路简单，耐高压，承受电流大等特性，在各种电子电路中获得极的应用。IGBT的理想等效电路如下图所示，IGBT实际就是MOSFET和晶体管三极管的组合。
