空穴收集区8可以处于与***发射极单元金属2隔离的任何位置，特别的，在终端保护区域的p+场限环也可以成为空穴收集区8，本发明实施例对此不作限制说明。因此，本发明实施例提供的igbt芯片在电流检测过程中，通过检测电阻上产生的电压，得到工作区域的电流大小。但是，在实际检测过程中，检测电阻上的电压同时抬高了电流检测区域的mos沟槽沟道对地电位，即相当降低了电流检测区域的栅极电压，从而使电流检测区域的mos的沟道电阻增加。当电流检测区域的电流越大时，电流检测区域的mos的沟道电阻就越大，从而使检测电压在工作区域的电流越大，导致电流检测区域的电流与工作区域电流的比例关系偏离增大，产生大电流下的信号失真，造成工作区域在大电流或异常过流的检测精度低。而本发明实施例中电流检测区域的***发射极单元相当于没有公共栅极单元提供驱动，即对于igbt芯片的电子和空穴两种载流子形成的电流，电流检测区域的***发射极单元只获取空穴形成的电流作为检测电流，从而避免了检测电流受公共栅极单元的电压的影响，以及测试电压的影响而产生信号的失真，即避免了公共栅极单元因对地电位变化造成的偏差，从而提高了检测电流的精度。实施例二：在上述实施例的基础上。

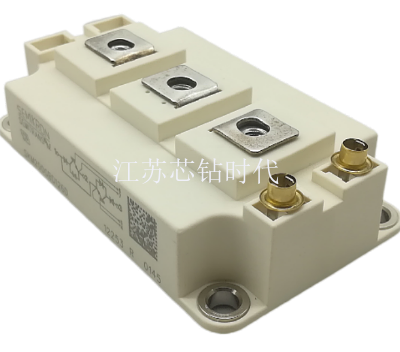

   igbt功率模块是以绝缘栅双极型晶体管（igbt）构成的功率模块。由于igbt模块为mosfet结构，igbt的栅极通过一层氧化膜与发射极实现电隔离，具有***器件性能。广泛应用于伺服电机，变频器，变频家电等领域。目录1特点2应用3注意事项4发展趋势IGBT功率模块特点编辑igbt功率模块是电压型控制，输入阻抗大，驱动功率小，控制电路简单，开关损耗小，通断速度快，工作频***，元件容量大等优点。实质是个复合功率器件，它集双极型功率晶体管和功率mosfet的优点于一体化。又因***的加工技术使它通态饱和电压低，开关频***（可达20khz），这两点非常显着的特性，近西门子公司又推出低饱和压降（）的npt-igbt性能更佳，相继东芝、富士、ir,摩托罗拉亦己在开发研制新品种。IGBT功率模块应用编辑igbt是***的第三代功率模块，工作频率1-20khz,主要应用在变频器的主回路逆变器及一切逆变电路，即dc/ac变换中。例电动汽车、伺服控制器、ups、开关电源、斩波电源、无轨电车等。问世迄今有十年多历史，几乎己替代一切其它功率器件，例，单个元件电压可达（pt结构）一（npt结构），电流可达。IGBT功率模块注意事项编辑a,栅极与任何导电区要绝缘，以免产生静电而击穿。
