大部分时间是作为MOSFET来运行的，只是在漏源电压Uds下降过程后期，PNP晶体管由放大区至饱和，又增加了一段延迟时间。td(on)为开通延迟时间，tri为电流上升时间。实际应用中常给出的漏极电流开通时间ton即为td(on)tri之和，漏源电压的下降时间由tfe1和tfe2组成。IGBT的触发和关断要求给其栅极和基极之间加上正向电压和负向电压，栅极电压可由不同的驱动电路产生。当选择这些驱动电路时，必须基于以下的参数来进行：器件关断偏置的要求、栅极电荷的要求、耐固性要求和电源的情况。因为IGBT栅极-发射极阻抗大，故可使用MOSFET驱动技术进行触发，不过由于IGBT的输入电容较MOSFET为大，故IGBT的关断偏压应该比许多MOSFET驱动电路提供的偏压更高。IGBT在关断过程中，漏极电流的波形变为两段。因为MOSFET关断后，PNP晶体管的存储电荷难以迅速消除，造成漏极电流较长的尾部时间，td(off)为关断延迟时间，trv为电压Uds(f)的上升时间。实际应用中常常给出的漏极电流的下降时间Tf由图中的t(f1)和t(f2)两段组成，而漏极电流的关断时间t(off)=td(off)+trv十t(f)式中：td(off)与trv之和又称为存储时间。IGBT的开关速度低于MOSFET，但明显高于GTR。

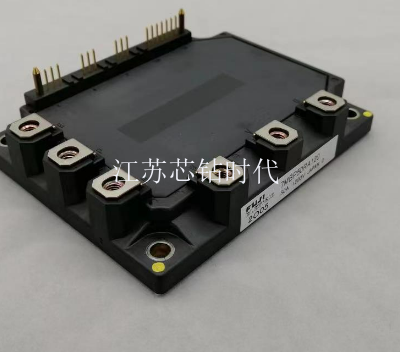

    图1单管，模块的内部等效电路多个管芯并联时，栅极已经加入栅极电阻，实际的等效电路如图2所示。不同制造商的模块，栅极电阻的阻值也不相同；不过，同一个模块内部的栅极电阻，其阻值是相同的。图2单管模块内部的实际等效电路图IGBT单管模块通常称为1in1模块，前面的“1”表示内部包含一个IGBT管芯，后面的“1”表示同一个模块塑壳之中。2.半桥模块，2in1模块半桥（Halfbridge）模块也称为2in1模块，可直接构成半桥电路，也可以用2个半桥模块构成全桥，3个半桥模块也构成三相桥。因此，半桥模块有时候也称为桥臂（Phase-Leg）模块。图3是半桥模块的内部等效。不同的制造商的接线端子名称也有所不同，如C2E1可能会标识为E1C2，有的模块只在等效电路图上标识引脚编号等。图3半桥模块的内部等效电路半桥模块的电流/电压规格指的均是其中的每一个模块单元。如1200V/400A的半桥模块，表示其中的2个IGBT管芯的电流/电压规格都是1200V/400A，即C1和E2之间可以耐受比较高2400V的瞬间直流电压。不仅半桥模块，所有模块均是如此标注的。3.全桥模块，4in1模块全桥模块的内部等效电路如图4所示。图4全桥模块内部等效电路全桥（Fullbridge）模块也称为4in1模块，用于直接构成全桥电路。
