所述一整流二极管及所述***整流二极管的负极粘接于所述高压供电基岛上，正极分别连接所述火线管脚及所述零线管脚；所述第三整流二极管及第四整流二极管的正极粘接于所述信号地基岛上，负极连接分别连接所述火线管脚及所述零线管脚。可选地，所述至少两个基岛包括火线基岛及零线基岛；所述整流桥包括第五整流二极管、第六整流二极管、第七整流二极管及第八整流二极管；所述第五整流二极管及所述第六整流二极管的负极分别粘接于所述火线基岛及所述零线基岛上，正极连接所述信号地管脚；所述第七整流二极管及所述第八整流二极管的正极分别粘接于所述火线基岛及所述零线基岛上，负极连接所述高压供电管脚。更可选地，所述合封整流桥的封装结构还包括电源地管脚，所述整流桥的***输出端通过基岛或引线连接所述电源地管脚。更可选地，所述合封整流桥的封装结构还包括高压续流二极管，所述高压续流二极管的负极通过基岛或引线连接所述高压供电管脚，正极通过基岛或引线连接所述漏极管脚；所述逻辑电路的高压端口连接所述高压供电管脚。更可选地，所述合封整流桥的封装结构还包括瞬态二极管及高压续流二极管；所述瞬态二极管的正极通过基岛或引线连接所述高压供电管脚。

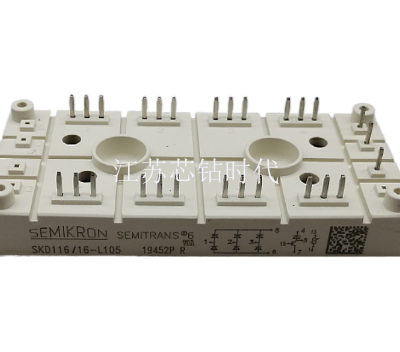

大多数的整流全桥上均标注有“+”、“一”、“～”符号(其中“+”为整流后输出电压的正极，“一”为输出电压的负极，两个“～”为交流电压输入端)，很容易确定出各电极。检测时，可通过分别测量“+”极与两个“～”极、“一”极与两个“～”之间各整流二极管的正、反向电阻值(与普通二极管的测量方法相同)是否正常，即可判断该全桥是否损坏。若测得全桥内某只二极管的正、反向电阻值均为0或均为无穷大，则可判断该二极管已击穿或开路损坏。高压硅堆的检测高压硅堆内部是由多只高压整流二极管(硅粒)串联组成，检测时，可用万用表的R×lok挡测量其正、反向电阻值。正常的高压硅堆的正向电阻值大于200kfl，反向电阻值为无穷大。若测得其正、反向均有一定电阻值，则说明该高压硅堆已被击穿损坏。肖特基二极管的检测二端肖特基二极管可以用万用表Rl挡测量。正常时，其正向电阻值(黑表笔接正极)为～，反向电阻值为无穷大。若测得正、反向电阻值均为无穷大或均接近O，则说明该二极管已开路或击穿损坏。三端肖特基二极管应先测出其公共端，判别出是共阴对管，还是共阳对管，然后再分别测量两个二极管的正、厦向电阻值。整流桥堆全桥的极性判别方法极性的判别1)外观判别法。
