这种多层保护使电力半导体器件芯片的性能稳定可靠。半导体芯片直接焊在DBC基板上，而芯片正面都焊有经表面处理的钼片或直接用铝丝键合作为主电极的引出线，而部分连线是通过DBC板的刻蚀图形来实现的。根据三相整流桥电路共阳和共阴的连接特点，FRED芯片采用三片是正烧(即芯片正面是阴极、反面是阳极)和三片是反烧(即芯片正面是阳极、反面是阴极)，并利用DBC基板的刻蚀图形，使焊接简化。同时，所有主电极的引出端子都焊在DBC基板上，这样使连线减少，模块可靠性提高。4、外壳：壳体采用抗压、抗拉和绝缘强度高以及热变温度高的，并加有40％玻璃纤维的聚苯硫醚(PPS)注塑型材料组成，它能很好地解决与铜底板、主电极之间的热胀冷缩的匹配问题，通过环氧树脂的浇注固化工艺或环氧板的间隔，实现上下壳体的结构连接，以达到较高的防护强度和气闭密封，并为主电极引出提供支撑。

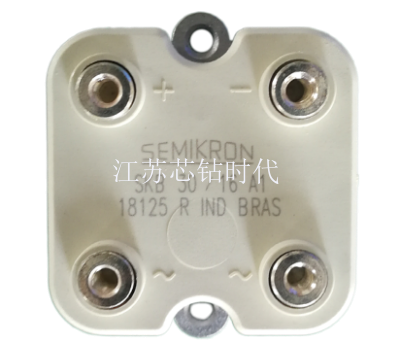

整流桥模块作为一种功率元器件，广泛应用于各种电源设备。其内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。在整流桥模块的每个工作周期内，同一时间只有两个二极管进行工作，通过二极管的单向导通功能，把交流电转换成单向的直流脉动电压。对一般常用的小功率整流桥进行解剖会发现，其内部的结构所示，该全波整流桥采用塑料封装结构（大多数的小功率整流桥都是采用该封装形式）。桥内的四个主要发热元器件——二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板，他们分别与输入引**流输入导线）相连，形成我们在外观上看见的有四个对外连接引脚的全波整流桥。由于一般整流桥模块都是采用塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质——环氧树脂。然而，环氧树脂的导热系数是比较低的（一般为℃W/m，比较高为℃W/m），因此整流桥的结--壳热阻一般都比较大（通常为℃/W）。通常情况下，在元器件的相关参数表里，生产厂家都会提供该器件在自然冷却情况下的结—环境的热阻（Rja）和当元器件自带一散热器，通过散热器进行器件冷却的结--壳热阻。
