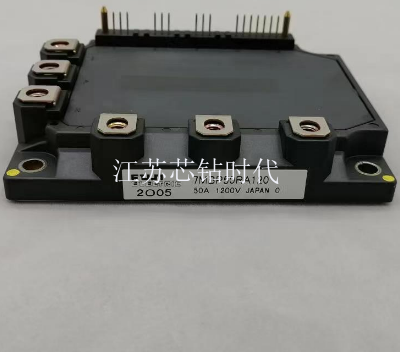

但是在高电平时，功率导通损耗仍然要比IGBT技术高出很多。较低的压降，转换成一个低VCE（sat）的能力，以及IGBT的结构，同一个标准双极器件相比，可支持更高电流密度，并简化IGBT驱动器的原理图。导通IGBT硅片的结构与功率MOSFET的结构十分相似，主要差异是IGBT增加了P+基片和一个N+缓冲层（NPT-非穿通-IGBT技术没有增加这个部分）。如等效电路图所示（图1），其中一个MOSFET驱动两个双极器件。基片的应用在管体的P+和N+区之间创建了一个J1结。当正栅偏压使栅极下面反演P基区时，一个N沟道形成，同时出现一个电子流，并完全按照功率MOSFET的方式产生一股电流。如果这个电子流产生的电压在，那么，J1将处于正向偏压，一些空穴注入N-区内，并调整阴阳极之间的电阻率，这种方式降低了功率导通的总损耗，并启动了***个电荷流。的结果是，在半导体层次内临时出现两种不同的电流拓扑：一个电子流（MOSFET电流）；一个空穴电流（双极）。关断当在栅极施加一个负偏压或栅压低于门限值时，沟道被禁止，没有空穴注入N-区内。在任何情况下，如果MOSFET电流在开关阶段迅速下降，集电极电流则逐渐降低，这是因为换向开始后，在N层内还存在少数的载流子（少子）。这种残余电流值。
晶闸管的正向漏电流比一般硅二极管反向漏电流大，且随着管子正向阳极电压升高而增大。当阳极电压升到足够大时，会使晶闸管导通，称为正向转折或“硬开通”。多次硬开通会损坏管子。2．晶闸管加上正向阳极电压后，还必须加上触发电压，并产生足够的触发电流，才能使晶闸管从阻断转为导通。触发电流不够时，管子不会导通，但此时正向漏电流随着增大而增大。晶闸管只能稳定工作在关断和导通两个状态，没有中间状态，具有双稳开关特性。是一种理想的无触点功率开关元件。3．晶闸管一旦触发导通，门极完全失去控制作用。要关断晶闸管，必须使阳极电流《维持电流，对于电阻负载，只要使管子阳极电压降为零即可。为了***晶闸管可靠迅速关断，通常在管子阳极电压互降为零后，加上一定时间的反向电压。晶闸管主要特性参数1．正反向重复峰值电压——额定电压（VDRM、VRRM取其小者）2．额定通态平均电流IT（AV）——额定电流（正弦半波平均值）3．门极触发电流IGT，门极触发电压UGT，（受温度变化）4．通态平均电压UT（AV）即管压降5．维持电流IH与掣住电流IL6．开通与关断时间晶闸管合格证基本参数IT（AV）=A。
