所述负载连接于所述第三电容c3的两端。具体地，在本实施例中，所述负载为led灯串，所述led灯串的正极连接所述高压供电管脚hv，负极连接所述第三电容c3与所述一电感l1的连接节点。如图4所示，所述***采样电阻rcs2的一端连接所述合封整流桥的封装结构1的采样管脚cs，另一端接地。本实施例的电源模组为非隔离场合的小功率led驱动电源应用，适用于高压buck(5w～25w)。实施例三如图5所示，本实施例提供一种合封整流桥的封装结构，与实施例一及实施例二的不同之处在于，所述整流桥的设置方式不同，且还包括瞬态二极管dtvs。如图5所示，在本实施例中，所述瞬态二极管dtvs与所述高压续流二极管df叠置于所述高压供电基岛13上。具体地，所述高压续流二极管df采用p型二极管，所述瞬态二极管dtvs采用n型二极管。所述高压续流二极管df的正极通过导电胶或锡膏粘接于所述漏极基岛15上，负极朝上。所述瞬态二极管dtvs的负极通过导电胶或锡膏粘接于所述高压续流二极管df的负极上，正极(朝上)通过金属引线连接所述高压供电管脚hv。需要说明的是，在实际使用中，所述高压续流二极管df及所述瞬态二极管dtvs可采用不同类型的二极管根据需要设置在同一基岛。

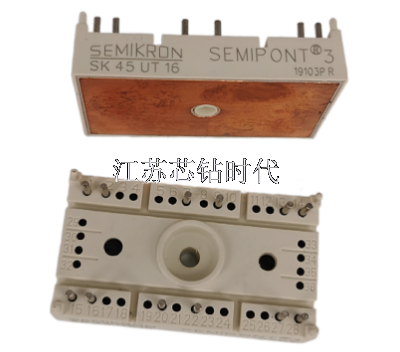

   在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质--环氧树脂。然而，环氧树脂的导热系数是比较低的(一般为℃W/m，高为℃W/m)，因此整流桥的结--壳热阻一般都比较大(通常为℃/W)。通常情况下，在元器件的相关参数表里，生产厂家都会提供该器件在自然冷却情况下的结-环境的热阻(Rja)和当元器件自带一散热器，通过散热器进行器件冷却的结--壳热阻(Rjc)。折叠自然冷却一般而言，对于损耗比较小(<)的元器件都可以采用自然冷却的方式来解决元器件的散热问题。当整流桥的损耗不大时，可采用自然冷却方式来处理。此时，整流桥的散热途径主要有以下两个方面:整流桥的壳体(包括前后两个比较大的散热面和上下与左右散热面)和整流桥的四个引脚。通常情况下，整流桥的上下和左右的壳体表面积相对于前后面积都比较小，因此在分析时都不考虑通过这四个面(上下与左右表面)的散热。在这两个主要的散热途径中，由于自然冷却散热的换热系数一般都比较小(<10W/m2C)，并且整流桥前后散热面的面积也比较小，因此实际上通过该途径的散热量也是十分有限的;由于引脚铜板是直接与发热元器件(二级管)相连接的，并且其材料为铜，导热性能很好。
