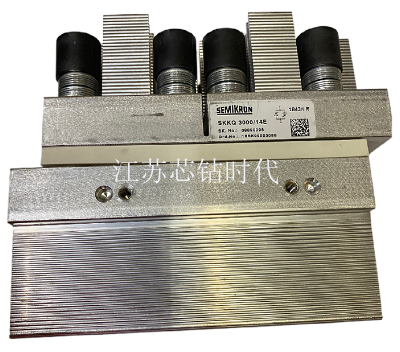

答；可控硅有两种叫法，精细一点叫晶闸管。常用的电力半导体器件有；普通可控硅（SCR）、门极（GTO）关断可控硅、电力可控硅（GTR）、电力MoS场效应晶体管（MosFET）、绝缘栅双极型晶体管、（lGBT）、Mos栅控可控硅等等。可控硅模块；是根据不同的用途与技术要求，将单向可控进行组合。两只单向可控硅的串联（一只的阳极A与另一只的阴极K相接）这样就组成了一个可控硅模块。常用于大功率三相桥式、单相桥式整流电路之中。两只单相可控硅反向并联（就是一只的阳极A与另一只的阴极K联接，另一端点一只阴极k与一只阳极A相接）组成一只双向可控硅模块。常用于大功率三相或单相交流调压电路中。例如软启动器中改变电压控制电动机启动的电路中。无论是什么结构，它们的控制端都是由阴极K与门极G有二根线引出来控制的。下面简述一下GT0门极可关断可控硅的组成。见下面图门极可关断晶闸管简称可关断晶闸管，用GTO表示。它是一种耐高电压大电流全控器件。它属全控型三端器件。GT0可控硅的基本结构与普通可控硅ScR类似，它的三个极也是阳极A、阴极k、门极G。其内部结构及符号如上图所示。其阳极伏安特性如下图所示。当阳极加有正电压、阴极加有负电压时。
它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、科研以至商业、民用电器等方面争相采用的元件。一、可控硅的结构和特性■可控硅从外形上分主要有螺旋式、平板式和平底式三种（见图表-25）。螺旋式的应用较多。■可控硅有三个电极----阳极（A）阴极（C）和控制极（G）。它有管芯是P型导体和N型导体交迭组成的四层结构，共有三个PN结。其结构示意图和符号见图表-26。■从图表-26中可以看到，可控硅和只有一个PN结的硅整流二极度管在结构上迥然不同。可控硅的四层结构和控制极的引用，为其发挥“以小控大”的优异控制特性奠定了基础。在应用可控硅时，只要在控制极加上很小的电流或电压，就能控制很大的阳极电流或电压。目前已能制造出电流容量达几百安培以至上千安培的可控硅元件。一般把5安培以下的可控硅叫小功率可控硅，50安培以上的可控硅叫大功率可控硅。■可控硅为什么其有“以小控大”的可控性呢？下面我们用图表-27来简单分析可控硅的工作原理。■首先，我们可以把从阴极向上数的***、二、三层看面是一只NPN型号晶体管，而二、三四层组成另一只PNP型晶体管。其中***、第三层为两管交迭共用。这样就可画出图表-27。
