以上就是ASEMI对于整流桥接法的两个方面介绍正、负极性全波整流电路及故障处理如图9-24所示是能够输出正、负极性单向脉动直流电压的全波整流电路。电路中的T1是电源变压器，它的次级线圈有一个中心抽头，抽头接地。电路由两组全波整流电路构成，VD2和VD4构成一组正极性全波整流电路，VD1和VD3构成另一组负极性全波整流电路，两组全波整流电路共用次级线圈。图9-24输出正、负极性直流电压的全波整流电路1．电路分析方法关于正、负极性全波整流电路分析方法说明下列2点：（1）在确定了电路结构之后，电路分析方法和普通的全波整流电路一样，只是需要分别分析两组不同极性全波整流电路，如果已经掌握了全波整流电路的工作原理，则只需要确定两组全波整流电路的组成，而不必具体分析电路。（2）确定整流电路输出电压极性的方法是：两二极管负极相连的是正极性输出端（VD2和VD4连接端），两二极管正极相连的是负极性输出端（VD1和VD3连接端）。2．电路工作原理分析如表9-28所示是这一正、负极性全波整流电路的工作原理解说。3．故障检测方法关于这一电路的故障检测方法说明下列几点：（1）如果正极性和负极性直流输出电压都不正常时，可以不必检查整流二极管。

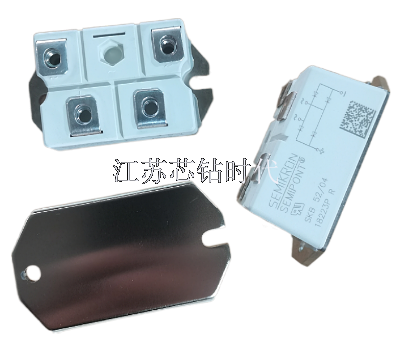

③由于此时整流桥的散热状况与散热器的热阻密切相关，因此散热器热阻的大小将直接影响到整流桥上温度的高低。由此可以看出，在生产厂家所提供的整流桥参数表中关于整流桥带散热器的热阻时，只可能是整流桥背面的结--壳(Rjc)或整流桥壳体上的总的结--壳热阻(正面和背面热阻的并联);此时的结--环境的热阻已经没有参考价值，因为它是随着散热器的热阻而明显地发生变化的。折叠壳温确定整流桥在强迫风冷冷却时壳温的确定由以上两种情况三种不同散热冷却形式的分析与计算，我们可以得出:在整流桥自然冷却时，我们可以直接采用生产厂家所提供的结--环境热阻(Rja)，来计算整流桥的结温，从而可以方便地检验我们的设计是否达到功率元器件的温度降额标准;对整流桥采用不带散热器的强迫风冷情况，由于在实际使用中很少采用，在此不予太多的讨论。如果在应用中的确涉及该种情形，可以借鉴整流桥自然冷却的计算方法;对整流桥采用散热器进行冷却时，我们只能参考厂家给我们提供的结--壳热阻(Rjc)，通过测量整流桥的壳温从而推算出其结温，达到检验目的。在此，我们着重讨论该计算壳温测量点的选取及其相关的计算方法，并提出一种在实际应用中可行、在计算中又可靠的测量方法。
