下面分别介绍利用万用表判定GTO电极、检查GTO的触发能力和关断能力、估测关断增益βoff的方法。判定GTO的电极将万用表拨至R×1档，测量任意两脚间的电阻，*当黑表笔接G极，红表笔接K极时，电阻呈低阻值，对其它情况电阻值均为无穷大。由此可迅速判定G、K极，剩下的就是A极。（此处指的模拟表，电子式万用表红表笔与电池正极相连，模拟表红表笔与电池负极相连）光控晶闸管晶闸管光控晶闸管（LightTriggeredThyristor——LTT），又称光触发晶闸管。国内也称GK型光开关管，是一种光敏器件。1．光控晶闸管的结构通常晶闸管有三个电极：控制极G、阳极A和阴极K。而光控晶闸管由于其控制信号来自光的照射，没有必要再引出控制极，所以只有两个电极（阳极A和阴极K）。但它的结构与普通可控硅一样，是由四层PNPN器件构成。从外形上看，光控晶闸管亦有受光窗口，还有两条管脚和壳体，酷似光电二极管。2．光控晶闸管的工作原理当在光控晶闸管的阳极加上正向电压，阴极加上负向电压时，控晶闸管可以等效成的电路。可推算出下式：Ia=Il/[1-（a1+a2）]式中，Il为光电二极管的光电流；Ia为光控晶闸管阳极电流，即光控晶闸管的输出电流；a1、a2分别为BGl、BG2的电流放大系数。由上式可知。

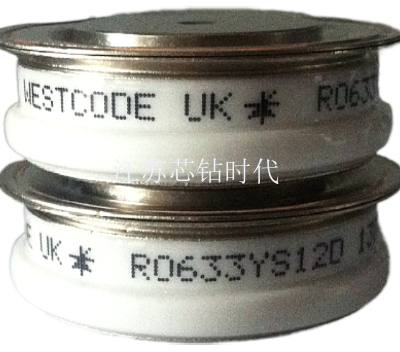

    认识半导体晶闸管晶闸管又被称做可控硅整流器，以前被简称为可控硅。1957年美国通用电气公司开发出世界上***款晶闸管产品，并于1958年将其商业化。晶闸管是PNPN四层半导体结构，形成三个PN结，分别称：阳极，阴极和控制极。图1晶闸管的结构晶闸管在工作过程中，它的阳极（A）和阴极（K）与电源和负载连接，组成晶闸管的主电路。晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。工作过程加正向电压且门极有触发电流的情况下晶闸管才导通，这是晶闸管的闸流特性，即可控特性。若晶闸管承受反向阳极电压时，不管门极承受何种电压，晶闸管都处于反向阻断状态。晶闸管在导通情况下，当主回路电压（或电流）减小到接近于零时，晶闸管关断。晶闸管的种类1．双向晶闸管双向晶闸管有极外G，其他两个极称为主电极Tl和T2。结构是一种N—P—N—P—N型五层结构的半导体器件。双向晶闸管不象普通晶闸管那样，必须在阳极和阴极之间加上正向电压，管子才能导通。它无所谓阳极和阴极，不管触发信号的极性如何，双向晶闸管都能被触发导通。这个特点是普通晶闸管所没有的。2．快速晶闸管人们在普通晶闸管的制造工艺和结构上采取了一些改进措施。
