在单个MOS管器件中有，在集成电路光刻中没有，这个二极管在大电流驱动中和感性负载时可以起到反向保护和续流的作用，一般正向导通压降在左右。因为这个二极管的存在，MOS器件在电路中不能简单地看到一个开关的作用，比如充电电路中，充电完成，移除电源后，电池会反向向外部供电，这个通常是我们不愿意看到的结果。一般解决的方法是在后面增加一个二极管来防止反向供电，这样虽然可以做到，但是二极管的特性决定必须有的正向压降，在大电流的情况下发热严重，同时造成能源的浪费，使整机能效低下。还有一个方法是再增加一个背靠背的MOS管，利用MOS管低导通电阻来达到节能的目的，这一特性另一个常见的应用为低压同步整流。注意事项MOS管导通后的无方向性，MOS在加压导通后，就类似于一根导线，只具有电阻特性，无导通压降，通常饱和导通电阻为几到几十毫欧，且无方向性，允许直流和交流电通过。使用MOS管的注意事项1、为了安全使用MOS管，在线路的设计中不能超过管的耗散功率，大漏源电压、大栅源电压和大电流等参数的极限值。2、各类型MOS管在使用时，都要严格按要求的偏置接入电路中，要遵守MOS管偏置的极性。如结型MOS管栅源漏之间是PN结，N沟道管栅极不能加正偏压。

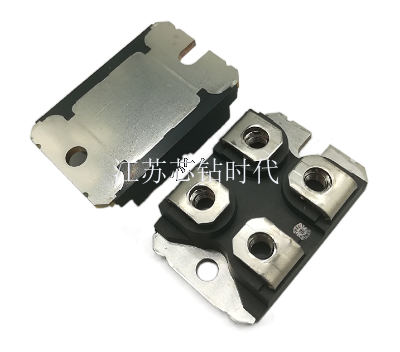

随着社会的进步和发展，MOS管在电子行业的应用越来越广，萨科微电子SLKOR作为能够研发生产碳化硅SiC产品的“碳化硅专家”，必须来科普一下这方面的知识。MOS即MOSFET的简写，全称是金属氧化物场效应晶体管。就是利用输入回路的电场效应来控制输出回路电流的一种半导体器件。MOS管的构造、原理、特性、符号规则和封装种类等，大致如下。1、MOS管的构造：MOS管的构造是在一块掺杂浓度较低的P型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的N+区，并用金属铝引出两个电极，分别作为漏极D和源极S。然后在漏极和源极之间的P型半导体表面复盖一层很薄的二氧化硅（Si02）绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就构成了一个N沟道（NPN型）增强型MOS管。它的栅极和其它电极间是绝缘的。同样用上述相同的方法在一块掺杂浓度较低的N型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的P+区，及上述相同的栅极制作过程，就制成为一个P沟道（PNP型）增强型MOS管。图1-1所示（a）、（b）分别是P沟道MOS管道结构图和符号。2、MOS管的工作原理：从图1-2-（a）可以看出，增强型MOS管的漏极D和源极S之间有两个背靠背的PN结。
