晶闸管)回到导通状态。为了克服上述问题,可以在端子MT1和MT2之间加一个RC网络来限制电压的变化,以防止误触发。一般,电阻取100R,电容取100nF。值得注意的是此电阻不能省掉。3、关于转换电流变化率当负载电流增大,电源频率的增高或电源为非正弦波时,会使转换电流变化率变高,这种情况易在感性负载的情况下发生,很容易导致器件的损坏。此时可以在负载回路中串联一只几毫亨的空气电感。4、关于可控硅(晶闸管)开路电压变化率DVD/DT在处于截止状态的双向可控硅(晶闸管)两端加一个小于它的VDFM的高速变化的电压时,内部电容的电流会产生足够的栅电流来使可控硅(晶闸管)导通。这在高温下尤为严重,在这种情况下可以在MT1和MT2间加一个RC缓冲电路来限制VD/DT,或可采用高速可控硅(晶闸管)。5、关于连续峰值开路电压VDRM在电源不正常的情况下,可控硅(晶闸管)两端的电压会超过连续峰值开路电压VDRM的大值,此时可控硅(晶闸管)的漏电流增大并击穿导通。如果负载能允许很大的浪涌电流,那么硅片上局部的电流密度就很高,使这一小部分先导通。导致芯片烧毁或损坏。另外白炽灯,容性负载或短路保护电路会产生较高的浪涌电流,这时可外加滤波器和钳位电路来防止尖峰。

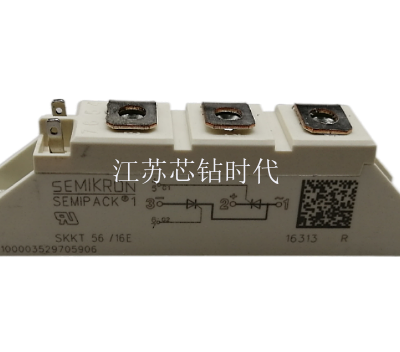

可控硅工作原理:可控硅是可控硅整流元件的简称,是一种具有三个PN 结的四层结构的大功率半导体器件,一般由两晶闸管反向连接而成.它的功用不仅是整流,还可以用作无触点开关以快速接通或切断电路,实现将直流电变成交流电的逆变,将一种频率的交流电变成另一种频率的交流电等等.可控硅和其它半导体器件一样,其有体积小、效***、稳定性好、工作可靠等优点.它的出现,使半导体技术从弱电领域进入了强电领域,成为工业、农业、交通运输、科研以至商业、民用电器等方面争相采用的元件.
