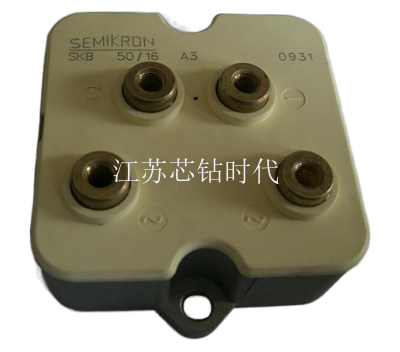

而是检测电源变压器，因为几只整流二极管同时出现相同故障的可能性较小。（2）对于某一组整流电路出现故障时，可按前面介绍的故障检测方法进行检查。这一电路中整流二极管中的二极管VD1和VD3、VD2和VD4是直流电路并联的，进行在路检测时会相互影响，所以准确的检测应该将二极管脱开电路。4．电路故障分析如表9-29所示是正、负极性全波整流电路的故障分析。如图9-25所示是典型的正极性桥式整流电路，VD1～VD4是一组整流二极管，T1是电源变压器。图9-25正极性桥式整流电路桥式整流电路具有下列几个明显的电路特征和工作特点：（1）每一组桥式整流电路中要用四只整流二极管，或用一只桥堆（一种4只整流二极管组装在一起的器件）。（2）电源变压器次级线圈不需要抽头。（3）对桥式整流电路的分析与全波整流电路基本一样，将交流输入电压分成正、负半周两种情况进行。（4）每一个半周交流输入电压期间内，有两只整流二极管同时串联导通，另两只整流二极管同时串联截止，这与半波和全波整流电路不同，分析整流二极管导通电流回路时要了解这一点。

    所述负载连接于所述第三电容c3的两端。具体地，在本实施例中，所述负载为led灯串，所述led灯串的正极连接所述高压供电管脚hv，负极连接所述第三电容c3与所述一电感l1的连接节点。如图4所示，所述***采样电阻rcs2的一端连接所述合封整流桥的封装结构1的采样管脚cs，另一端接地。本实施例的电源模组为非隔离场合的小功率led驱动电源应用，适用于高压buck(5w～25w)。实施例三如图5所示，本实施例提供一种合封整流桥的封装结构，与实施例一及实施例二的不同之处在于，所述整流桥的设置方式不同，且还包括瞬态二极管dtvs。如图5所示，在本实施例中，所述瞬态二极管dtvs与所述高压续流二极管df叠置于所述高压供电基岛13上。具体地，所述高压续流二极管df采用p型二极管，所述瞬态二极管dtvs采用n型二极管。所述高压续流二极管df的正极通过导电胶或锡膏粘接于所述漏极基岛15上，负极朝上。所述瞬态二极管dtvs的负极通过导电胶或锡膏粘接于所述高压续流二极管df的负极上，正极(朝上)通过金属引线连接所述高压供电管脚hv。需要说明的是，在实际使用中，所述高压续流二极管df及所述瞬态二极管dtvs可采用不同类型的二极管根据需要设置在同一基岛。
