所谓限幅电路就是限制电路中某一点的信号幅度大小，让信号幅度大到一定程度时，不让信号的幅度再增大，当信号的幅度没有达到限制的幅度时，限幅电路不工作，具有这种功能的电路称为限幅电路，利用二极管来完成这一功能的电路称为二极管限幅电路。如图9-44所示是二极管限幅电路。在电路中，A1是集成电路（一种常用元器件），VT1和VT2是三极管（一种常用元器件），R1和R2是电阻器，VD1～VD6是二极管。图9-44二极管限幅电路1．电路分析思路说明对电路中VD1和VD2作用分析的思路主要说明下列几点：1）从电路中可以看出，VD1、VD2、VD3和VD4、VD5、VD6两组二极管的电路结构一样，这两组二极管在这一电路中所起的作用是相同的，所以只要分析其中一组二极管电路工作原理即可。2）集成电路A1的①脚通过电阻R1与三极管VT1基极相连，浙江贸易二极管，显然R1是信号传输电阻，将①脚上输出信号通过R1加到VT1基极，由于在集成电路A1的①脚与三极管VT1基极之间没有隔直电容，根据这一电路结构可以判断：集成电路A1的①脚是输出信号引脚，而且输出直流和交流的复合信号，浙江贸易二极管，浙江贸易二极管。确定集成电路A1的①脚是信号输出引脚的目的是为了判断二极管VD1在电路中的具体作用。3）集成电路的①脚输出的直流电压显然不是很高。当无光照时，光电二极管的伏安特性与普通二极管一样。浙江贸易二极管

    一个实施例提供了包括一个或多个以上限定的结构的二极管。根据一个实施例，该二极管由一个或多个晶体管限定，晶体管具有在两个沟槽之间延伸的至少一个沟道区域，一区域限定晶体管栅极。根据一个实施例，该二极管包括将沟道区域电连接到传导层的接触区域。根据一个实施例，一区域是半导体区域，沟道区域和一区域掺杂有相反的导电类型。根据一个实施例，该二极管包括漏极区域，漏极区域在两个沟槽之间的沟道区域下方延伸，并且推荐地在沟槽下方延伸。根据一个实施例，漏极区域比沟道区域更少地被重掺杂。根据本公开的实施例，已知二极管结构的全部或部分的缺点被克服，并且正向电压降和/或漏电流得到改善。附图说明参考附图，在下面以说明而非限制的方式给出的具体实施例的描述中将详细描述前述特征和优点以及其他特征和优点，在附图中：图1是图示二极管的实施例的简化截面图；以及图2a至图2f图示了制造图1的二极管的方法的实现方式的步骤。具体实施方式在各个附图中，相同的元件用相同的附图标记表示，并且各个附图未按比例绘制。为清楚起见，示出并详细描述了对理解所描述的实施例有用的那些步骤和元件。在以下描述中，当参考限定较为位置(例如。浙江贸易二极管PN结的反向击穿有齐纳击穿和雪崩击穿之分。

    送到后级电路中进一步处理。图9-50检波电路输出端信号波形示意图2）检波电路输出信号的平均值是直流成分，它的大小表示了检波电路输出信号的平均幅值大小，检波电路输出信号幅度大，其平均值大，这一直流电压值就大，反之则小。这一直流成分在收音机电路中用来控制一种称为中频放大器的放大倍数（也可以称为增益），称为AGC（自动增益控制）电压。AGC电压被检波电路输出端耦合电容隔离，不能与音频信号一起加到后级放大器电路中，而是专门加到AGC电路中。3）检波电路输出信号中还有高频载波信号，这一信号无用，通过接在检波电路输出端的高频滤波电容C1，被滤波到地端。一般检波电路中不给检波二极管加入直流电压，但在一些小信号检波电路中，由于调幅信号的幅度比较小，不足以使检波二极管导通，所以给检波二极管加入较小的正向直流偏置电压，如图所示，使检波二极管处于微导通状态。从检波电路中可以看出，高频滤波电容C1接在检波电路输出端与地线之间，由于检波电路输出端的三种信号其频率不同，加上高频滤波电容C1的容量取得很小，这样C1对三种信号的处理过程不同。1）对于直流电压而言，电容的隔直特性使C1开路，所以检波电路输出端的直流电压不能被C1旁路到地线。

    [4]二极管发光二极管发光二极管是一种将电能直接转换成光能的半导体固体显示器件，简称LED(LightEmittingDiode)。和普通二发光二极管极管相似，发光二极管也是由一个PN结构成。发光二极管的PN结封装在透明塑料壳内，外形有方形、矩形和圆形等。发光二极管的驱动电压低、工作电流小，具有很强的抗振动和冲击能力、体积小、可靠性高、耗电省和寿命长等优点，广用于信号指示等电路中。[4]在电子技术中常用的数码管，发光二极管的原理与光电二极管相反。当发光二极管正向偏置通过电流时会发出光来，这是由于电子与空穴直接复合时放出能量的结果。它的光谱范围比较窄，其波长由所使用的基本材料而定。[4]二极管特性参数编辑用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。不同类型的二极管有不同的特性参数。[4]二极管伏安特性二极管具有单向导电性，二极管的伏安特性曲线如图所示[5]。二极管的伏安特性曲线在二极管加有正向电压，当电压值较小时，电流极小；当电压超过，电流开始按指数规律增大，通常称此为二极管的开启电压；当电压达到约，二极管处于完全导通状态，通常称此电压为二极管的导通电压，用符号UD表示[4]。对于锗二极管，开启电压为。二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。

    对于常用的硅二极管而言导通后正极与负极之间的电压降为。根据二极管的这一特性，可以很方便地分析由普通二极管构成的简易直流稳压电路工作原理。3只二极管导通之后，每只二极管的管压降是，那么3只串联之后的直流电压降是×3=。3．故障检测方法检测这一电路中的3只二极管为***方法是测量二极管上的直流电压，如图9-41所示是测量时接线示意图。如果测量直流电压结果是，说明3只二极管工作正常；如果测量直流电压结果是0V，要测量直流工作电压+V是否正常和电阻R1是否开路，与3只二极管无关，因为3只二极管同时击穿的可能性较小；如果测量直流电压结果大于，检查3只二极管中有一只开路故障。图9-41测量二极管上直流电压接线示意图4．电路故障分析如表9-40所示是这一二极管电路故障分析：表9-40二极管电路故障分析5．电路分析细节说明关于上述二极管简易直流电压稳压电路分析细节说明如下。1）在电路分析中，利用二极管的单向导电性可以知道二极管处于导通状态，但是并不能说明这几只二极管导通后对电路有什么具体作用，所以只利用单向导电特性还不能够正确分析电路工作原理。2）二极管众多的特性中只有导通后管压降基本不变这一特性能够为合理地解释这一电路的作用。控制电路由一片或多片半导体芯片组成。浙江贸易二极管

当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向饱和电流。浙江贸易二极管

    收音机终只要其中的上包络信号，下包络信号不用，中间的高频载波信号也不需要。2．电路中各元器件作用说明如表9-43所示是元器件作用解说。表9-43元器件作用解说3．检波电路工作原理分析检波电路主要由检波二极管VD1构成。在检波电路中，调幅信号加到检波二极管的正极，这时的检波二极管工作原理与整流电路中的整流二极管工作原理基本一样，利用信号的幅度使检波二极管导通，如图9-49所示是调幅波形展开后的示意图。图9-49调幅波形时间轴展开示意图从展开后的调幅信号波形中可以看出，它是一个交流信号，只是信号的幅度在变化。这一信号加到检波二极管正极，正半周信号使二极管导通，负半周信号使二极管截止，这样相当于整流电路工作一样，在检波二极管负载电阻R1上得到正半周信号的包络，即信号的虚线部分，见图中检波电路输出信号波形（不加高频滤波电容时的输出信号波形）。检波电路输出信号由音频信号、直流成分和高频载波信号三种信号成分组成，详细的电路分析需要根据三种信号情况进行展开。这三种信号中，重要的是音频信号处理电路的分析和工作原理的理解。1）所需要的音频信号，它是输出信号的包络，如图9-50所示，这一音频信号通过检波电路输出端电容C2耦合。浙江贸易二极管

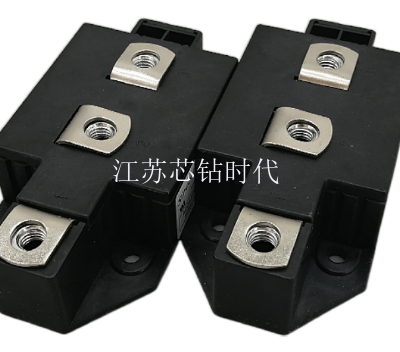

江苏芯钻时代电子科技有限公司成立于2022-03-29，同时启动了以英飞凌,西门康,艾赛斯,巴斯曼为主的IGBT模块，可控硅晶闸管，二极管模块，熔断器产业布局。江苏芯钻时代经营业绩遍布国内诸多地区地区，业务布局涵盖IGBT模块，可控硅晶闸管，二极管模块，熔断器等板块。我们强化内部资源整合与业务协同，致力于IGBT模块，可控硅晶闸管，二极管模块，熔断器等实现一体化，建立了成熟的IGBT模块，可控硅晶闸管，二极管模块，熔断器运营及风险管理体系，累积了丰富的电子元器件行业管理经验，拥有一大批专业人才。江苏芯钻时代始终保持在电子元器件领域优先的前提下，不断优化业务结构。在IGBT模块，可控硅晶闸管，二极管模块，熔断器等领域承揽了一大批***项目，积极为更多电子元器件企业提供服务。
