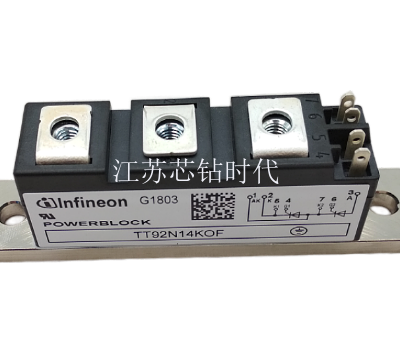

在保持黑笔不脱离A极状态下断开G极，指针应指示几十欧至一百欧，此时可控硅已被触发，且触发电压低（或触发电流小）。然后瞬时断开A极再接通，指针应退回∞位置，则表明可控硅良好。对于1~6A双向可控硅，红笔接T1极，黑笔同时接G、T2极，在***黑笔不脱离T2极的前提下断开G极，指针应指示为几十至一百多欧（视可控硅电流大小、厂家不同而异）。然后将两笔对调，重复上述步骤测一次，指针指示还要比上一次稍大十几至几十欧，则表明可控硅良好，且触发电压（或电流）小。若保持接通A极或T2极时断开G极，指针立即退回∞位置，则说明可控硅触发电流太大或损坏。可按图2方法进一步测量，对于单向可控硅，闭合开关K，灯应发亮，断开K灯仍不息灭，否则说明可控硅损坏。对于双向可控硅，闭合开关K，灯应发亮，断开K，灯应不息灭。然后将电池反接，重复上述步骤，均应是同一结果，才说明是好的。否则说明该器件已损坏。可控硅相当于可以控制的二极管，当控制极加一定的电压时，阴极和阳极就导通了。可控硅分单向可控硅和双向可控硅两种，都是三个电极。单向可控硅有阴极（K）、阳极（A）、控制极（G）。双向可控硅等效于两只单项可控硅反向并联而成。

    BG1、BG2受到反向电压作用将处于截止状态。这时，即使输入触发信号，可控硅也不能工作。反过来，E接成正向，而触动发信号是负的，可控硅也不能导通。另外，如果不加触发信号，而正向阳极电压大到超过一定值时，可控硅也会导通，但已属于非正常工作情况了。可控硅这种通过触发信号（小触发电流）来控制导通（可控硅中通过大电流）的可控特性，正是它区别于普通硅整流二极管的重要特征。由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化，此条件见表1应用举例：可控硅在实际应用中电路花样多的是其栅极触发回路，概括起来有直流触发电路，交流触发电路，相位触发电路等等。1、直流触发电路：如图2是一个电视机常用的过压保护电路，当E+电压过高时A点电压也变高，当它高于稳压管DZ的稳压值时DZ道通，可控硅D受触发而道通将E+短路，使保险丝RJ熔断，从而起到过压保护的作用。2、相位触发电路：相位触发电路实际上是交流触发电路的一种，如图3，这个电路的方法是利用RC回路控制触发信号的相位。当R值较少时，RC时间常数较少，触发信号的相移A1较少，因此负载获得较大的电功率；当R值较大时，RC时间常数较大，触发信号的相移A2较大。
