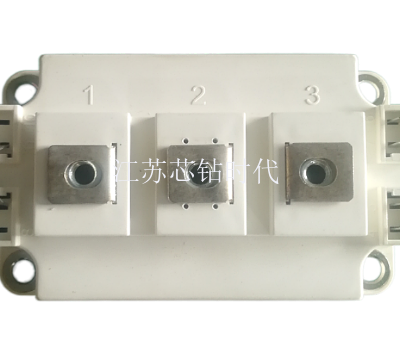

IGBT模块旁的续流二极管续流二极管二极管通常是指反向并联在IGBT模块两端的一个二极管,它的作用是在电路中电压或电流出现突变时,对电路中其它元件起保护作用。如在变频驱动电动机运行时,与IGBT并联的快恢复二极管使IGBT在关断时电动机定子绕组中的储存的能量能提供一个继续流通的路径,避免激起高压损坏IGBT。二极管除继续流通正向电流外,更重要的反向恢复特性,因为它直接关系到逆变桥上下臂IGBT换流时的动态特性。对于感性负载而言,由于感生电压的存在,在IGBT的S或D极结点上,总会有流入和流出的电流存在。那个二极管就负责流出电流通路的。从IGBT的结构原理可知,它只能单向导通。另一个方向就要借助和它并联的二极管实现。电感线圈可以经过它给负载提供持续的电流,以免负载电流突变,起到平滑电流的作用!在IGBT开关电源中,就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联当开关管关断时,续流电路可以释放掉变压器线圈中储存的能量,防止感应电压过高,击穿开关管。电路连接图IGBT模块并联二极管的使用事项一般选择快速恢复二极管或者肖特基二极管。
空穴收集区8可以处于与***发射极单元金属2隔离的任何位置,特别的,在终端保护区域的p+场限环也可以成为空穴收集区8,本发明实施例对此不作限制说明。因此,本发明实施例提供的igbt芯片在电流检测过程中,通过检测电阻上产生的电压,得到工作区域的电流大小。但是,在实际检测过程中,检测电阻上的电压同时抬高了电流检测区域的mos沟槽沟道对地电位,即相当降低了电流检测区域的栅极电压,从而使电流检测区域的mos的沟道电阻增加。当电流检测区域的电流越大时,电流检测区域的mos的沟道电阻就越大,从而使检测电压在工作区域的电流越大,导致电流检测区域的电流与工作区域电流的比例关系偏离增大,产生大电流下的信号失真,造成工作区域在大电流或异常过流的检测精度低。而本发明实施例中电流检测区域的***发射极单元相当于没有公共栅极单元提供驱动,即对于igbt芯片的电子和空穴两种载流子形成的电流,电流检测区域的***发射极单元只获取空穴形成的电流作为检测电流,从而避免了检测电流受公共栅极单元的电压的影响,以及测试电压的影响而产生信号的失真,即避免了公共栅极单元因对地电位变化造成的偏差,从而提高了检测电流的精度。实施例二:在上述实施例的基础上。
