n型二极管的下层为n型掺杂区，上层为p型掺杂区，下层底面镀银，上层顶面镀铝；第三整流二极管dz3及第四整流二极管dz4为p型二极管，p型二极管的下层为p型掺杂区，上层为n型掺杂区，下层底面镀银，上层顶面镀铝。所述一整流二极管dz1的负极(金属银层)通过导电胶或锡膏粘接于高压供电基岛13上，正极(金属铝层)通过金属引线连接所述零线管脚n。所述***整流二极管dz2的负极(金属银层)通过导电胶或锡膏粘接于所述高压供电基岛13上，正极(金属铝层)通过金属引线连接所述火线管脚l。所述第三整流二极管dz3的正极(金属银层)通过导电胶或锡膏粘接于信号地基岛14上，负极(金属铝层)通过金属引线连接所述零线管脚n。所述第四整流二极管dz4的正极(金属银层)通过导电胶或锡膏粘接于所述信号地基岛14上，负极(金属铝层)通过金属引线连接所述火线管脚l。需要说明的是，所述整流二极管可以是由单一pn结构成的二极管，也可以是通过其他形式等效得到的二极管结构，包括但不限于mos管，在此不一一赘述。需要说明的是，本实用新型中所述的“连接至管脚”包括但不限于通过金属引线直接连接管脚(金属引线的一端设置在管脚上)，还包括通过金属引线连接与管脚连接的导电部件。

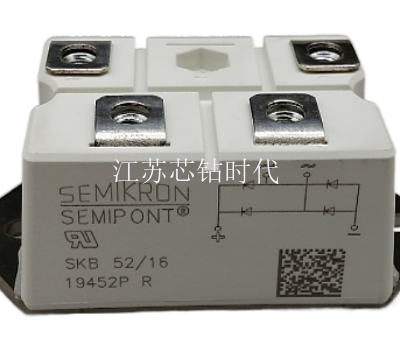

   目录1整流桥模块的原理2整流桥模块的结构特点3整流桥模块的优点4整流桥模块的分类展开1整流桥模块的原理其内部主要是由四个二极管组成的桥路来实现把输入的交流电压转化为输出的直流电压。在整流桥的每个工作周期内，同一时间只有两个二极管进行工作，通过二极管的单向导通功能，把交流电转换成单向的直流脉动电压。对一般常用的小功率整流桥（如：RECTRONSEMICONDUCTOR的RS2501M）进行解剖会发现，其内部的结构如图2所示，该全波整流桥采用塑料封装结构（大多数的小功率整流桥都是采用该封装形式）。桥内的四个主要发热元器件——二极管被分成两组分别放置在直流输出的引脚铜板上。在直流输出引脚铜板间有两块连接铜板，他们分别与输入引**流输入导线）相连，形成我们在外观上看见的有四个对外连接引脚的全波整流桥。由于该系列整流桥都是采用塑料封装结构，在上述的二极管、引脚铜板、连接铜板以及连接导线的周围充满了作为绝缘、导热的骨架填充物质——环氧树脂。然而，环氧树脂的导热系数是比较低的（一般为℃W/m，比较高为℃W/m），因此整流桥的结--壳热阻一般都比较大（通常为℃/W）。通常情况下，在元器件的相关参数表里。
