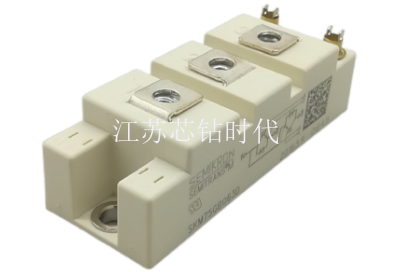

因为高速开断和关断会产生很高的尖峰电压,及有可能造成IGBT自身或其他元件击穿。(3)IGBT开通后，驱动电路应提供足够的电压、电流幅值，使IGBT在正常工作及过载情况下不致退出饱和而损坏。(4)IGBT驱动电路中的电阻RG对工作性能有较大的影响，RG较大，有利于抑制IGBT的电流上升率及电压上升率，但会增加IGBT的开关时间和开关损耗；RG较小，会引起电流上升率增大，使IGBT误导通或损坏。RG的具体数据与驱动电路的结构及IGBT的容量有关,一般在几欧～几十欧,小容量的IGBT其RG值较大。(5)驱动电路应具有较强的抗干扰能力及对IG2BT的保护功能。IGBT的控制、驱动及保护电路等应与其高速开关特性相匹配,另外,在未采取适当的防静电措施情况下,G—E断不能开路。四、IGBT的结构IGBT是一个三端器件，它拥有栅极G、集电极c和发射极E。IGBT的结构、简化等效电路和电气图形符号如图所示。如图所示为N沟道VDMOSFFT与GTR组合的N沟道IGBT(N-IGBT)的内部结构断面示意图。IGBT比VDMOSFET多一层P+注入区，形成丁一个大面积的PN结J1。由于IGBT导通时由P+注入区向N基区发射少子，因而对漂移区电导率进行调制，可仗IGBT具有很强的通流能力。介于P+注入区与N-漂移区之间的N+层称为缓冲区。
IGBT与MOSFET的开关速度比较因功率MOSFET具有开关速度快，峰值电流大，容易驱动，安全工作区宽，dV/dt耐量高等优点，在小功率电子设备中得到了广泛应用。但是由于导通特性受和额定电压的影响很大，而且工作电压较高时，MOSFET固有的反向二极管导致通态电阻增加，因此在大功率电子设备中的应用受至限制。IGBT是少子器件，它不但具有非常好的导通特性，而且也具有功率MOSFET的许多特性，如容易驱动，安全工作区宽，峰值电流大，坚固耐用等，一般来讲，IGBT的开关速度低于功率MOSET，但是IR公司新系列IGBT的开关特性非常接近功率MOSFET，而且导通特性也不受工作电压的影响。由于IGBT内部不存在反向二极管，用户可以灵活选用外接恢复二极管，这个特性是优点还是缺点，应根据工作频率，二极管的价格和电流容量等参数来衡量。IGBT的内部结构，电路符号及等效电路如图1所示。可以看出，2020-03-30开关电源设计：何时选择BJT优于MOSFET开关电源电气可靠性设计1供电方式的选择集中式供电系统各输出之间的偏差以及由于传输距离的不同而造成的压差降低了供电质量，而且应用单台电源供电，当电源发生故障时可能导致系统瘫痪。分布式供电系统因供电单元靠近负载，改善了动态响应特性。
