因为高速开断和关断会产生很高的尖峰电压,及有可能造成IGBT自身或其他元件击穿。(3)IGBT开通后，驱动电路应提供足够的电压、电流幅值，使IGBT在正常工作及过载情况下不致退出饱和而损坏。(4)IGBT驱动电路中的电阻RG对工作性能有较大的影响，RG较大，有利于抑制IGBT的电流上升率及电压上升率，但会增加IGBT的开关时间和开关损耗；RG较小，会引起电流上升率增大，使IGBT误导通或损坏。RG的具体数据与驱动电路的结构及IGBT的容量有关,一般在几欧～几十欧,小容量的IGBT其RG值较大。(5)驱动电路应具有较强的抗干扰能力及对IG2BT的保护功能。IGBT的控制、驱动及保护电路等应与其高速开关特性相匹配,另外,在未采取适当的防静电措施情况下,G—E断不能开路。四、IGBT的结构IGBT是一个三端器件，它拥有栅极G、集电极c和发射极E。IGBT的结构、简化等效电路和电气图形符号如图所示。如图所示为N沟道VDMOSFFT与GTR组合的N沟道IGBT(N-IGBT)的内部结构断面示意图。IGBT比VDMOSFET多一层P+注入区，形成丁一个大面积的PN结J1。由于IGBT导通时由P+注入区向N基区发射少子，因而对漂移区电导率进行调制，可仗IGBT具有很强的通流能力。介于P+注入区与N-漂移区之间的N+层称为缓冲区。

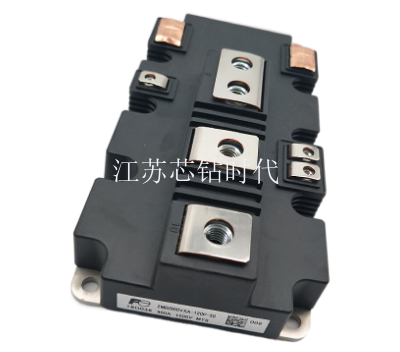

    igbt功率模块是以绝缘栅双极型晶体管（igbt）构成的功率模块。由于igbt模块为mosfet结构，igbt的栅极通过一层氧化膜与发射极实现电隔离，具有***器件性能。广泛应用于伺服电机，变频器，变频家电等领域。目录1特点2应用3注意事项4发展趋势IGBT功率模块特点编辑igbt功率模块是电压型控制，输入阻抗大，驱动功率小，控制电路简单，开关损耗小，通断速度快，工作频***，元件容量大等优点。实质是个复合功率器件，它集双极型功率晶体管和功率mosfet的优点于一体化。又因***的加工技术使它通态饱和电压低，开关频***（可达20khz），这两点非常显着的特性，近西门子公司又推出低饱和压降（）的npt-igbt性能更佳，相继东芝、富士、ir,摩托罗拉亦己在开发研制新品种。IGBT功率模块应用编辑igbt是***的第三代功率模块，工作频率1-20khz,主要应用在变频器的主回路逆变器及一切逆变电路，即dc/ac变换中。例电动汽车、伺服控制器、ups、开关电源、斩波电源、无轨电车等。问世迄今有十年多历史，几乎己替代一切其它功率器件，例，单个元件电压可达（pt结构）一（npt结构），电流可达。IGBT功率模块注意事项编辑a,栅极与任何导电区要绝缘，以免产生静电而击穿。
