三相晶闸管触发板是以***工业级单片机为组成的全数字控制、数字触发板，并将电源变压器、脉冲变压器焊装在控制板上。中文名三相晶闸管触发板外文名Three-phasethyristortriggerboard适应适应不同性质负载电压5V～380V目录1三相晶闸管触发板2种高性能PID方案?适用电路?正常使用条件?工作原理?技术参数3三相晶闸管触发板应用技术三相晶闸管触发板三相晶闸管触发板编辑使用灵活,安装简便。电源用变压器，性能稳定可靠。三相同步方案,定制可适应交流5V～380V各种同步电压。三相晶闸管触发板种高性能PID方案编辑适应不同性质负载，控制精度高，动态特性好。全数字触发，脉冲不对称度≤°,用脉冲变压器触发,脉冲前沿陡度≤。功能、参数设定采用按键操作，故障、报警、界面采用LED数码管显示，操作方便，显示直观。本控制板的所有控制参数均为数字量，无温度漂移变化，运行稳定、工作可靠。强抗干扰能力，采用独特措施，恶劣干扰环境正常运行。通用性强，适用范围宽，控制板适应任何主电路，任何性质负载。手动、自动;稳流、稳压;电位器控制、仪表控制可任意选择和切换。三相晶闸管数控板直接触发六个10000A以内的晶闸管元件的设备，外接脉冲功放板。

它由电源变压器、电源稳压电路、三相同步电路及处理模块、数字调节器、数字触发器、六路相互隔离的脉冲输出电路、开关量输入、故障及报警输出电路、模拟量处理及A/D转换电路、按键参数设定及LED指示电路等部分组成。三相晶闸管触发板技术参数⑴主电路阀侧额定工作线电压：≤1000V(50HZ)。⑵控制板工作电源：单相220V±10%;电流A≤。⑶控制板同步信号：三相同步,AC380V，50HZ，电流A≤10mA;其他需定制。⑷UF电压反馈信号：DC0∽10V，内阻抗≥20KΩ，反馈信号比较大共模电压≤10V，其他需定制(5)IF电流反馈信号：DC0∽5V，内阻抗≥20KΩ，反馈信号比较大共模电压≤5V，其他需定制。⑹1F电流反馈信号：DC0∽5V，内阻抗≥20KΩ，反馈信号比较大共模电压≤5V，其他需定制。⑺2F电流反馈信号：DC0∽5V，内阻抗≥20KΩ，反馈信号比较大共模电压≤5V，其他需定制。⑻电位器给定接口：自带电源，每个接口只能接一个R≥电位器。⑼仪表控制接口:常规0～10mA仪表控制信号输入，内阻抗≥500Ω。其他需定制。⑽开关量输入节点：4路开关量输入，自带电源，禁止同其他电源混接。⑾故障及报警继电板输出接点：故障和及报警各一对常开接点输出，容量：AC220V/1A。

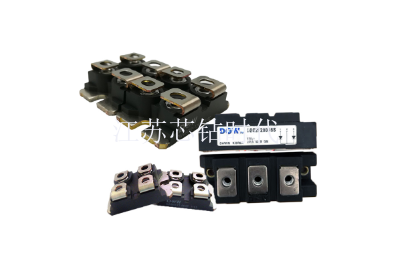

江苏芯钻时代电子科技有限公司，专业从事电气线路保护设备和电工电力元器件模块的服务与销售，具有丰富的熔断器、电容器、IGBT模块、二极管、可控硅、IC类销售经验的专业公司。公司以代理分销艾赛斯、英飞凌系列、赛米控系列，富士系列等模块为主，同时经营销售美国巴斯曼熔断器、 西门子熔断器、美尔森熔断器、力特熔断器等电气保护。
