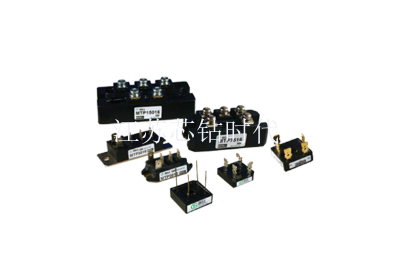

晶闸管智能模块指的是一种特殊的模板，采用了采用全数字移相触发集成电路。中文名晶闸管智能模块特点三相交流模块输出对称性好等优点功耗低，效***等适用温度-25℃～+45℃目录1模块特点2模块规格3注意事项4模块参数晶闸管智能模块模块特点编辑（1）本产品均采用全数字移相触发集成电路，实现了控制电路和晶闸管主电路集成一体化，使模块具备了弱电控制强电的电力调控作用。（2）采用进口方形芯片，模块压降小、功耗低，效***；采用进口贴片元件，***触发控制电路的可靠性；采用（DCB）陶瓷覆铜板，导热性能好，热循环负载次数高于***近10倍；采用***导热绝缘封装材料，绝缘、防潮性能优良。（3）触发控制电路、主电路和导热底板相互隔离，导热底板不带电，绝缘强度≥2500V（RMS），***人身安全。（4）三相交流模块输出对称性好，直流分量小。大规格模块具有过热、过流、缺相保护作用。（5）输入0～10V直流控制信号或0～5V直流控制信号、4～20mA仪表信号，均可实现对主电路输出电压进行平滑调节；可手动、仪表或微机控制。（6）适用于阻性和感性负载。大功率晶闸管多采用金属壳封装，而中、小功率晶闸管则多采用塑封或陶瓷封装。广东本地NELL尼尔可控硅模块供应商

且在门极伏安特性的可靠触发区域之内；④应有良好的抗干扰能力、温度稳定性及与主电路的电气隔离；⑤触发脉冲型式应有助于晶闸管元件的导通时间趋于一致。在高电压大电流晶闸管串联电路中，要求串联的元件同一时刻导通，宜采用强触发的形式。[1]晶闸管触发方式主要有三种：①电磁触发方式，将低电位触发信号经脉冲变压器隔离后送到高电位晶闸管门极。这种触发方式成本较低，技术比较成熟。但要解决多路脉冲变压器的输出一致问题，同时触发时的电磁干扰较大。②直接光触发方式，将触发脉冲信号转变为光脉冲，直接触发高位光控晶闸管。这种触发方式只适用于光控晶闸管，且该种晶闸管的成本较高，不适宜采用；③间接光触发方式，利用光纤通信的方法，将触发电脉冲信号转化为光脉冲信号，经处理后耦合到光电接受回路，把光信号转化为电信号。既可以克服电磁干扰，又可以采用普通晶闸管，降低了成本。[1]晶闸管串联技术当需要耐压很高的开关时，单个晶闸管的耐压有限，单个晶闸管无法满足耐压需求，这时就需要将多个晶闸管串联起来使用，从而得到满足条件的开关。在器件的应用中，由于各个元件的静态伏安特性和动态参数不同。广东本地NELL尼尔可控硅模块供应商其派生器件有：快速晶闸管，双向晶闸管，逆导晶闸管，光控晶闸管等。

4．可关断晶闸管可关断晶闸管亦称门控晶闸管。其主要特点是，当门极加负向触发信号时晶闸管能自行关断。它既保留了普通晶闸管耐压高、电流大等优点，以具有自关断能力，使用方便，是理想的高压、大电流开关器件。它的容量及使用寿命均超过巨型晶体管。目前，大功率可关断晶闸管已广用于斩波调速、变频调速、逆变电源等领域，显示出强大的生命力。5．光控晶闸管光控晶闸管又称光触发晶闸管，是一种光敏器件。由于其控制信号来自光的照射，没有必要再引出控制极，所以只有两个电极（阳极A和阴极K），结构与普通可控硅一样，是由四层PNPN器件构成。图2光控晶闸管符号图当在光控晶闸管的阳极加上正向电压，阴极加上负向电压时，控晶闸管可以等效成的电路。光控晶闸管的基本特性与普通晶闸管是相同的，只是它对光源的波长有一定的要求，有选择性。波长在0．8——0．9um的红外线及波长在1um左右的激光，都是光控晶闸管较为理想的光源。晶闸管的应用晶闸管是一种开关元件，具有硅整流器件的特性，能在高电压、大电流条件下工作。它基本的用途就是可控整流，其工作过程可以控制，具有体积小、轻、功耗低、效***、开关迅速等优点。基于上述特点。

否则将遭至***损坏。当晶闸管中流过大于额定值的电流时，热量来不及散发，使得结温迅速升高，终将导致结层被烧坏。产生过电流的原因是多种多样的，例如，变流装置本身晶闸管损坏，触发电路发生故障，控制系统发生故障等，以及交流电源电压过高、过低或缺相，负载过载或短路，相邻设备故障影响等。常用的晶闸管过电流保护方法是快速熔断器。由于熔丝的一般特性吹入速度太慢，吹它尚未被烧毁晶闸管保险丝之前;不能用于保护晶闸管。埋银保险石英砂内快速熔断器，熔断时间很短，它可以用来保护晶闸管。业绩快速熔断器主要有以下特征。晶闸管的代换晶闸管损坏后，若无同型号的晶闸管更换，可以通过选用中国与其工作性能设计参数相近的其他产品型号晶闸管来代换。在应用电路的设计中，通常有很大的余量。更换晶闸管时，只需注意其额定峰值电压(重复峰值电压)、额定电流(通态均匀电流)、栅极触发电压和栅极触发电流，特别是这两个指示器的额定峰值电压和额定电流。代换晶闸管工作应与设备损坏或者晶闸管的开关发展速度…致。例如：在脉冲控制电路、高速逆变电路中使用的高速晶闸管进行损坏后，只能我们选用同类型的快速改变晶闸管，而不能用一个普通晶闸管来代换。晶闸管的主要参数有反向***电压，是指门极开路时，允许加在阳极、阴极之间的比较大反向电压。

1、模块电流规格的选取考虑到电网电压的波动和负载在起动时一般都比其额定电流大几倍，且晶闸管芯片抗电流冲击能力较差，建议您在选取模块电流规格时应留出适当裕量。推荐选择如下:阻性负载:模块标称电流应为负载额定电流的2倍。感性负载:模块标称电流应为负载额定电流的3倍。2、导通角要求模块在较小导通角时(即模块高输入电压、低输出电压)输出较大电流，这样会使模块严重发热甚至烧毁。这是因为在非正弦波状态下用普通仪表测出的电流值，不是有效值，所以，尽管仪表显示的电流值并未超过模块的标称值，但有效值会超过模块标称值的几倍。因此，要求模块应在较大导通角下(100度以上)工作。3、控制电源要求(1)电压为DC12V±≤30mV;输出电流≥1A;(2)可以采用开关电源，也可采用线性电源(即变压器整流式稳压电源)。开关电源外壳应带屏蔽罩。线性电源要求滤波电容必须≥2200μf/25V。(3)控制电源极性要求正确接入模块控制端口，严禁反接。否则将烧坏模块控制电路。4、使用环境要求(1)工作场所环境温度范围:-25℃~+45℃。(2)模块周围应干燥、通风、远离热源、无尘、无腐蚀性液体或气体。5、其它要求(1)当模块控制变压器负载时，如果变压器空载。晶闸管工作条件为：加正向电压且门极有触发电流。福建加工NELL尼尔可控硅模块现货

晶闸管在工业中的应用越来越广，随着行业的应用范围增大。广东本地NELL尼尔可控硅模块供应商

Ia与Il成正比，即当光电二极管的光电流增大时，光控晶闸管的输出电流也相应增大，同时Il的增大，使BGl、BG2的电流放大系数a1、a2也增大。当al与a2之和接近l时，光控晶闸管的Ia达到**大，即完全导通。能使光控晶闸管导通的**小光照度，称其为导通光照度。光控晶闸管与普通晶闸管一样，一经触发，即成通导状态。只要有足够强度的光源照射一下管子的受光窗口，它就立即成为通导状态，而后即使撤离光源也能维持导通，除非加在阳极和阴极之间的电压为零或反相，才能关闭。3．光控晶闸管的特性为了使光控晶闸管能在微弱的光照下触发导通，因此必须使光控晶闸管在极小的控制电流下能可靠地导通。这样光控晶闸管受到了高温和耐压的限制，在目前的条件下，不可能与普通晶闸管一样做成大功率的。光控晶闸管除了触发信号不同以外，其它特性基本与普通晶闸管是相同的，因此在使用时可按照普通晶闸管选择，只要注意它是光控这个特点就行了。光控晶闸管对光源的波长有一定的要求，即有选择性。波长在——，都是光控晶闸管较为理想的光源。使用注意事项/晶闸管编辑选用可控硅的额定电压时，应参考实际工作条件下的峰值电压的大小，并留出一定的余量。1、选用可控硅的额定电流时。广东本地NELL尼尔可控硅模块供应商
