公共栅极单元100与***发射极单元101和***发射极单元201之间通过刻蚀方式进行隔开；***表面上设有工作区域10和电流检测区域20的公共集电极单元200；接地区域30则设置于***发射极单元101内的任意位置处；电流检测区域20和接地区域30分别用于与检测电阻40连接，以使检测电阻40上产生电压，并根据电压检测工作区域10的工作电流。具体地，工作区域10和电流检测区域20具有公共栅极单元100和公共集电极单元200，此外，电流检测区域20还具有***发射极单元201和第三发射极单元202，检测电阻40则分别与***发射极单元201和接地区域30连接。此时，在电流检测过程中，工作区域10由公共栅极单元100提供驱动，以使公共集电极单元200上的电流ic通过***发射极单元201达到检测电阻40，从而可以在检测电阻40上产生测试电压vs，进而可以根据该测试电压vs检测工作区域10的工作电流。因此，在上述电流检测过程中，电流检测区域20的***发射极单元201相当于没有公共栅极单元100提供驱动，即对于igbt芯片的电子和空穴两种载流子形成的电流，电流检测区域20的***发射极单元201只获取空穴形成的电流作为检测电流，从而避免了检测电流受公共栅极单元100的电压的影响。

有无缓冲区决定了IGBT具有不同特性。有N*缓冲区的IGBT称为非对称型IGBT，也称穿通型IGBT。它具有正向压降小、犬断时间短、关断时尾部电流小等优点，但其反向阻断能力相对较弱。无N-缓冲区的IGBT称为对称型IGBT，也称非穿通型IGBT。它具有较强的正反向阻断能力，但它的其他特性却不及非对称型IGBT。如图2-42(b)所示的简化等效电路表明，IGBT是由GTR与MOSFET组成的达林顿结构，该结构中的部分是MOSFET驱动，另一部分是厚基区PNP型晶体管。五、IBGT的工作原理简单来说，IGBT相当于一个由MOSFET驱动的厚基区PNP型晶体管，它的简化等效电路如图2-42(b)所示，图中的RN为PNP晶体管基区内的调制电阻。从该等效电路可以清楚地看出，IGBT是用晶体管和MOSFET组成的达林顿结构的复合器件。冈为图中的晶体管为PNP型晶体管，MOSFET为N沟道场效应晶体管，所以这种结构的IGBT称为N沟道IIGBT，其符号为N-IGBT。类似地还有P沟道IGBT，即P-IGBT。IGBT的电气图形符号如图2-42(c)所示。IGBT是—种场控器件，它的开通和关断由栅极和发射极间电压UGE决定，当栅射电压UCE为正且大于开启电压UCE（th）时，MOSFET内形成沟道并为PNP型晶体管提供基极电流进而使IGBT导通，此时，从P+区注入N-的空穴。

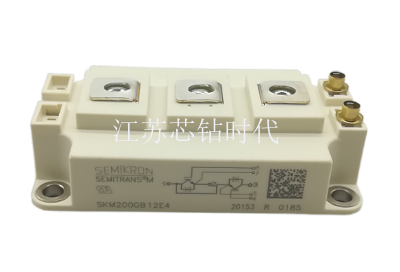

江苏芯钻时代电子科技有限公司，专业从事电气线路保护设备和电工电力元器件模块的服务与销售，具有丰富的熔断器、电容器、IGBT模块、二极管、可控硅、IC类销售经验的专业公司。公司以代理分销艾赛斯、英飞凌系列、赛米控系列，富士系列等模块为主，同时经营销售美国巴斯曼熔断器、 西门子熔断器、美尔森熔断器、力特熔断器等电气保护。
