少数载流子）对N-区进行电导调制，减小N-区的电阻RN，使高耐压的IGBT也具有很小的通态压降。当栅射极间不加信号或加反向电压时，MOSFET内的沟道消失，PNP型晶体管的基极电流被切断，IGBT即关断。由此可知，IGBT的驱动原理与MOSFET基本相同。①当UCE为负时：J3结处于反偏状态，器件呈反向阻断状态。②当uCE为正时：UC<UTH，沟道不能形成，器件呈正向阻断状态；UG>UTH，绝缘门极下形成N沟道，由于载流子的相互作用，在N-区产生电导调制，使器件正向导通。1)导通IGBT硅片的结构与功率MOSFET的结构十分相似，主要差异是JGBT增加了P+基片和一个N+缓冲层(NPT-非穿通-IGBT技术没有增加这个部分)，其中一个MOSFET驱动两个双极器件（有两个极性的器件）。基片的应用在管体的P、和N+区之间创建了一个J，结。当正栅偏压使栅极下面反演P基区时，一个N沟道便形成，同时出现一个电子流，并完全按照功率MOSFET的方式产生一股电流。如果这个电子流产生的电压在，则J1将处于正向偏压，一些空穴注入N-区内，并调整N-与N+之间的电阻率，这种方式降低了功率导通的总损耗，并启动了***个电荷流。的结果是在半导体层次内临时出现两种不同的电流拓扑：一个电子流（MOSFET电流）。

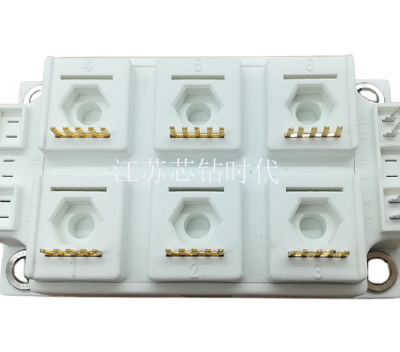

IGBT(绝缘栅双极型晶体管），是由BJT(双极结型晶体三极管)和MOS(绝缘栅型场效应管)组成的复合全控型-电压驱动式-功率半导体器件,其具有自关断的特征。简单讲，是一个非通即断的开关，IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。IGBT融合了BJT和MOSFET的两种器件的优点，如驱动功率小和饱和压降低等。IGBT模块是由IGBT与FWD（续流二极管芯片）通过特定的电路桥接封装而成的模块化半导体产品，具有节能、安装维修方便、散热稳定等特点。IGBT是能源转换与传输的器件，是电力电子装置的“CPU”。采用IGBT进行功率变换，能够提高用电效率和质量，具有高效节能和绿色环保的特点，是解决能源短缺问题和降低碳排放的关键支撑技术。IGBT是以GTR为主导元件，MOSFET为驱动元件的达林顿结构的复合器件。其外部有三个电极，分别为G-栅极，C-集电极，E-发射极。在IGBT使用过程中，可以通过控制其集-射极电压UCE和栅-射极电压UGE的大小，从而实现对IGBT导通/关断/阻断状态的控制。1）当IGBT栅-射极加上加0或负电压时，MOSFET内沟道消失，IGBT呈关断状态。2）当集-射极电压UCE＜0时，J3的PN结处于反偏，IGBT呈反向阻断状态。3）当集-射极电压UCE＞0时。
