双向晶闸管的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。从晶闸管的内部分析工作过程：晶闸管是四层三端器件，它有J1、J2、J3三个PN结图一，可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管图二.当晶闸管承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的PN结J2失去阻挡作用。图2中每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此，两个互相复合的晶体管电路，当有足够的门极电流Ig流入时，就会形成强烈的正反馈，造成两晶体管饱和导通，晶体管饱和导通。设PNP管和NPN管的集电极电流相应为Ic1和Ic2；发射极电流相应为Ia和Ik；电流放大系数相应为a1=Ic1/Ia和a2=Ic2/Ik，设流过J2结的反相漏电电流为Ic0,晶闸管的阳极电流等于两管的集电极电流和漏电流的总和：Ia=Ic1+Ic2+Ic0或Ia=a1Ia+a2Ik+Ic0若门极电流为Ig,则晶闸管阴极电流为Ik=Ia+Ig从而可以得出晶闸管阳极电流为：I=(Ic0+Iga2)/（1-（a1+a2））（1—1）硅PNP管和硅NPN管相应的电流放大系数a1和a2随其发射极电流的改变而急剧变化如图三所示。当晶闸管承受正向阳极电压，而门极未受电压的情况下，式（1—1）中，Ig=0,(a1+a2)很小。

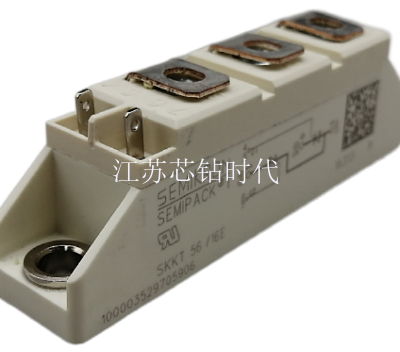

晶闸管等元件通过整流来实现。除此之外整流器件还有很多，如：可关断晶闸管GTO，逆导晶闸管，双向晶闸管，整流模块，功率模块IGBT，SIT，MOSFET等等，这里只探讨晶闸管。晶闸管又名可控硅，通常人们都叫可控硅。是一种功率半导体器件，由于它效***，控制特性好，寿命长，体积小等优点，自上个世纪六十长代以来，获得了迅猛发展，并已形成了一门单独的学科。“晶闸管交流技术”。晶闸管发展到，在工艺上已经非常成熟，品质更好，成品率大幅提高，并向高压大电流发展。目前国内晶闸管大额定电流可达5000A，国外更大。我国的韶山电力机车上装载的都是我国自行研制的大功率晶闸管。晶闸管的应用：一、可控整流如同二极管整流一样，可以把交流整流为直流，并且在交流电压不变的情况下，方便地控制直流输出电压的大小即可控整流，实现交流——可变直流二、交流调压与调功利用晶闸管的开关特性代替老式的接触调压器、感应调压器和饱和电抗器调压。为了消除晶闸管交流调压产生的高次谐波，出现了一种过零触发，实现负载交流功率的无级调节即晶闸管调功器。交流——可变交流。三、逆变与变频直流输电：将三相高压交流整流为高压直流，由高压直流远距离输送以减少损耗。
