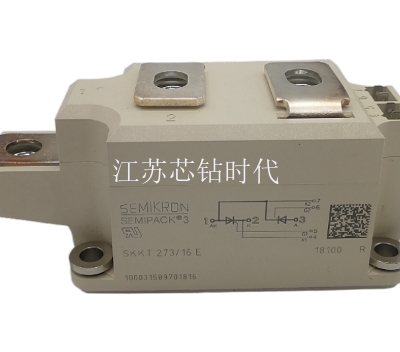

只有可控硅模块能够满足上述条件，才能说明可控硅模块是质量的。当然，判断起来也非常简单，只需要使用万用表的欧姆档测量可控硅的极间电阻。具体的做法就是：用R×1k或R×10k挡测阴极与阳极之间的正反向电阻（控制极不接电压），此两个阻值均应很大。电阻值越大，表明正反向漏电电流愈小。如果测得的阻值很低，或近于无穷大，说明可控硅已经击穿短路或已经开路，此可控硅不能使用了。接着就是检测可控硅模块的三个PN结是否完好或者损坏，可以用万用表的R×1k或R×10k挡测阳极与控制极之间的电阻，正反向测量阻值均应几百千欧以上，若电阻值很小表明可控硅击穿短路。用R×1k或R×100挡，测控制极和阴极之间的PN结的正反向电阻在几千欧左右，如出现正向阻值接近于零值或为无穷大，表明控制极与阴极之间的PN结已经损坏。反向阻值应很大，但不能为无穷大。正常情况是反向阻值明显大于正向阻值。基本上来说，通过以上方法就能够判断出可控硅模块的好坏了。

普通晶闸管基本的用途就是可控整流。大家熟悉的二极管整流电路属于不可控整流电路。如果把二极管换成晶闸管，就可以构成可控整流电路、逆变、电机调速、电机励磁、无触点开关及自动控制等方面。现在我画一个简单的单相半波可控整流电路〔图4(a)〕。在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，晶闸管被触发导通。现在，画出它的波形图〔图4(c)及(d)〕，可以看到，只有在触发脉冲Ug到来时，负载RL上才有电压UL输出(波形图上阴影部分)。Ug到来得早，晶闸管导通的时间就早；Ug到来得晚，晶闸管导通的时间就晚。通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值UL(阴影部分的面积大小)。在电工技术中，常把交流电的半个周期定为180°，称为电角度。这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；在每个正半周内晶闸管导通的电角度叫导通角θ。很明显，α和θ都是用来表示晶闸管在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流。
