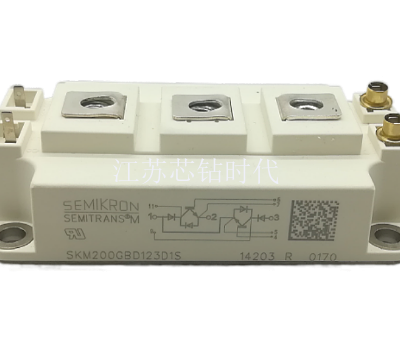

1979年，MOS栅功率开关器件作为IGBT概念的先驱即已被介绍到世间。这种器件表现为一个类晶闸管的结构(P-N-P-N四层组成)，其特点是通过强碱湿法刻蚀工艺形成了V形槽栅。80年代初期，用于功率MOSFET制造技术的DMOS(双扩散形成的金属-氧化物-半导体)工艺被采用到IGBT中来。[2]在那个时候，硅芯片的结构是一种较厚的NPT(非穿通)型设计。后来，通过采用PT(穿通)型结构的方法得到了在参数折衷方面的一个明显改进，这是随着硅片上外延的技术进步，以及采用对应给定阻断电压所设计的n+缓冲层而进展的[3]。几年当中，这种在采用PT设计的外延片上制备的DMOS平面栅结构，其设计规则从5微米***到3微米。90年代中期，沟槽栅结构又返回到一种新概念的IGBT，它是采用从大规模集成(LSI)工艺借鉴来的硅干法刻蚀技术实现的新刻蚀工艺，但仍然是穿通(PT)型芯片结构。[4]在这种沟槽结构中，实现了在通态电压和关断时间之间折衷的更重要的改进。硅芯片的重直结构也得到了急剧的转变，先是采用非穿通(NPT)结构，继而变化成弱穿通(LPT)结构，这就使安全工作区(SOA)得到同表面栅结构演变类似的改善。这次从穿通(PT)型技术***到非穿通(NPT)型技术，是基本的，也是很重大的概念变化。这就是:穿通。

  因为高速开断和关断会产生很高的尖峰电压,及有可能造成IGBT自身或其他元件击穿。(3)IGBT开通后，驱动电路应提供足够的电压、电流幅值，使IGBT在正常工作及过载情况下不致退出饱和而损坏。(4)IGBT驱动电路中的电阻RG对工作性能有较大的影响，RG较大，有利于抑制IGBT的电流上升率及电压上升率，但会增加IGBT的开关时间和开关损耗；RG较小，会引起电流上升率增大，使IGBT误导通或损坏。RG的具体数据与驱动电路的结构及IGBT的容量有关,一般在几欧～几十欧,小容量的IGBT其RG值较大。(5)驱动电路应具有较强的抗干扰能力及对IG2BT的保护功能。IGBT的控制、驱动及保护电路等应与其高速开关特性相匹配,另外,在未采取适当的防静电措施情况下,G—E断不能开路。四、IGBT的结构IGBT是一个三端器件，它拥有栅极G、集电极c和发射极E。IGBT的结构、简化等效电路和电气图形符号如图所示。如图所示为N沟道VDMOSFFT与GTR组合的N沟道IGBT(N-IGBT)的内部结构断面示意图。IGBT比VDMOSFET多一层P+注入区，形成丁一个大面积的PN结J1。由于IGBT导通时由P+注入区向N基区发射少子，因而对漂移区电导率进行调制，可仗IGBT具有很强的通流能力。介于P+注入区与N-漂移区之间的N+层称为缓冲区。
