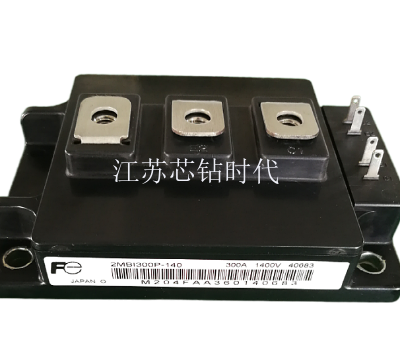

这个反电动势可以对电容进行充电。这样，正极的电压也不会上升。如下图：坦白说，上面的这个解释节我写得不是很有信心，我希望有高人出来指点一下。欢迎朋友在评论中留言。我会在后面写《变频器的输出电流》一节中，通过实际的电流照片，验证这个二极管的作用。现在来解释在《变频器整流部分元件》中说，在《电流整流的方式分类》中讲的“也可以用IGBT进行整流”有问题的。IGBT,通常就是一个元件，它不带续流二极管。即是这个符号：商用IGBT模块，都是将“IGBT+续流二极管”集成在一个整体部件中，即下面的这个符号。在工厂中，我们称这个整体部件叫IGBT，不会说“IGBT模块”。我们可以用“IGBT模块”搭接一个桥式整流电路，利用它的续流二极管实现整流。这样，我们说：IGBT也可以进行整流，也没有错。但它的实质，还是用的二极管实现了整流。既然是用了“IGBT模块”上的“续流二极管”整流，为什么不直接用“二极管”呢？答案是：这一种设计是利用“IGBT”的通断来治理变频器工作时产生的“谐波”，这个原理以后写文再讲。
进行逆变器设计时，IGBT模块的开关损耗评估是很重要的一个环节。而常见的损耗评估方法都是采用数据手册中IGBT或者Diode的开关损耗的典型值，这种方法缺乏一定的准确性。本文介绍了一种采用逆变器系统的驱动板和母排对IGBT模块进行损耗测试和评估的方法，通过简单的操作即可得到更***的损耗评估。一般数据手册中，都会给出特定条件下，IGBT及Diode开关损耗的典型值。一般来讲这个值在实际设计中并不能直接拿来用。在英飞凌模块数据手册中，我们可以看到，开关损耗典型值前面，有相当多的限制条件，这些条件描述了典型值测试平台。而实际设计的系统是不可能和规格书测试平台一模一样的。两者之间的差异，主要体现在如下几个方面：IGBT的开关损耗不依赖于驱动电阻，也依赖于驱动环路的电感，而实际用户系统的驱动环路电感常常不同于数据手册的测试平台的驱动环路电感。驱动中加入栅极和发射极电容是很常见的改善EMC特性的设计方法，而使用该栅极电容会影响IGBT的开关过程中电流变化率dIc/dt和电压变化率dVce/dt，从而影响IGBT的开关损耗实际系统的驱动电压也常常不同于数据手册中的测试驱动电压，在IGBT模块的数据手册中，开关损耗通常在±15V的栅极电压下测量。
