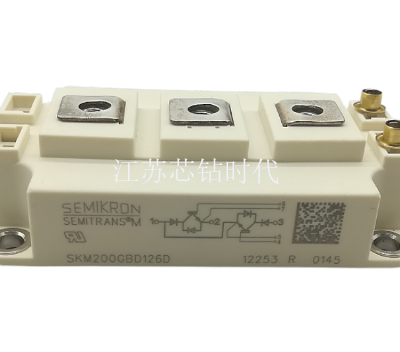

绝缘栅双极晶体管IGBT是MOSFET和GTR相结合的产物。其主体部分与晶体管相同，也有集电极和发射极，但驱动部分却和场效应晶体管相同，是绝缘栅结构。IGBT的工作特点是，控制部分与场效应晶体管相同，控制信号为电压信号UGE，输人阻抗很高，栅极电流IG≈0，故驱动功率很小。而其主电路部分则与GTR相同，工作电流为集电极电流，工作频率可达20kHz。由IGBT作为逆变器件的变频器载波频率一般都在10kHz以上，故电动机的电流波形比较平滑，基本无电磁噪声。虽然硅双极型及场控型功率器件的研究已趋成熟，但是它们的性能仍待提高和改善，而1996年出现的集成门极换流晶闸管（IGCT）有迅速取代GTO的趋势。集成门极换流晶闸管（IGCT）是将门极驱动电路与门极换流晶闸管GCT集成于一个整体形成的器件。门极换流晶闸管GCT是基于GTO结构的一个新型电力半导体器件，它不仅与GTO有相同的高阻断能力和低通态压降，而且有与IGBT相同的开关性能，兼有GTO和IGBT之所长，是一种较理想的兆瓦级、中压开关器件。IGCT芯片在不串不并的情况下，二电平逆变器容量～3MVA，三电平逆变器1～6MVA；若反向二极管分离，不与IGCT集成在一起，二电平逆变器容量可扩至，三电平扩至9MVA。目前IGCT已经商品化。
少数载流子）对N-区进行电导调制，减小N-区的电阻RN，使高耐压的IGBT也具有很小的通态压降。当栅射极间不加信号或加反向电压时，MOSFET内的沟道消失，PNP型晶体管的基极电流被切断，IGBT即关断。由此可知，IGBT的驱动原理与MOSFET基本相同。①当UCE为负时：J3结处于反偏状态，器件呈反向阻断状态。②当uCE为正时：UC<UTH，沟道不能形成，器件呈正向阻断状态；UG>UTH，绝缘门极下形成N沟道，由于载流子的相互作用，在N-区产生电导调制，使器件正向导通。1)导通IGBT硅片的结构与功率MOSFET的结构十分相似，主要差异是JGBT增加了P+基片和一个N+缓冲层(NPT-非穿通-IGBT技术没有增加这个部分)，其中一个MOSFET驱动两个双极器件（有两个极性的器件）。基片的应用在管体的P、和N+区之间创建了一个J，结。当正栅偏压使栅极下面反演P基区时，一个N沟道便形成，同时出现一个电子流，并完全按照功率MOSFET的方式产生一股电流。如果这个电子流产生的电压在，则J1将处于正向偏压，一些空穴注入N-区内，并调整N-与N+之间的电阻率，这种方式降低了功率导通的总损耗，并启动了***个电荷流。的结果是在半导体层次内临时出现两种不同的电流拓扑：一个电子流（MOSFET电流）。
