请参阅图1～图7。需要说明的是，本实施例中所提供的图示以示意方式说明本实用新型的基本构想，遂图式中显示与本实用新型中有关的组件而非按照实际实施时的组件数目、形状及尺寸绘制，其实际实施时各组件的型态、数量及比例可为一种随意的改变，且其组件布局型态也可能更为复杂。实施例一如图1所示，本实施例提供一种合封整流桥的封装结构1，所述合封整流桥的封装结构1包括：塑封体11，设置于所述塑封体11边缘的多个管脚，以及设置于所述塑封体11内的整流桥、功率开关管、逻辑电路、高压供电基岛13及信号地基岛14。如图1所示，所述塑封体11呈长方形，用于将引线框架及器件整合在一起，并保护内部器件。在本实施例中，所述塑封体11采用sop8的外型尺寸，以此可与现有塑封体共用，进而减小成本。在实际使用中，可根据需要采用其他外型尺寸，不以本实施例为限。如图1所示，各管脚设置于所述塑封体11的边缘。具体地，在本实施例中，所述合封整流桥的封装结构1包括火线管脚l、零线管脚n、高压供电管脚hv、信号地管脚gnd、漏极管脚drain及采样管脚cs。作为本实施例的一种实现方式。

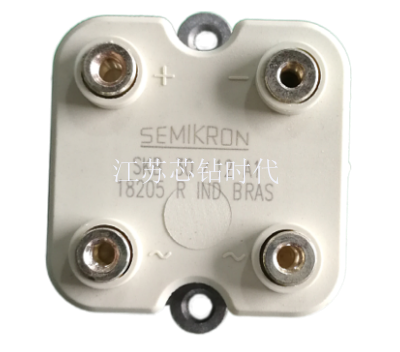

  整流桥是桥式整流电路的实物产品，那么实物产品该如何应用到实际电路中呢？一般来讲整流桥4个脚位都会有明显的极性说明，工程设计电路画板的时候已经将安装方式固定下来了，那么在实际应用过程中只需要，对应线路板的安装孔就好了。下面我们就工程画板时的方法也就是整流桥电路接法介绍给大家。整流桥接法整流桥连接方法主要分两种情况来理解，一个是实物产品与电路图的对应方式。如上图所示：左侧为桥式整流电路内部结构图，B3作为整流正极输出，C4作为整流负极输出，A1与A2共同作为交流输入端。右侧为整流桥实物产品图样式，A1与A2集成在了中间位置，正负极在**外侧。实际运用中我们只需要将实物C4负极脚位对应连接电路图C4点，实物B3正极脚位与电路图B3相连接。上诉方式即为整流桥实物产品与电路原理图的连接方式。整流桥连接方式***个则是对于实物产品在电路中的接法。一般来说现在大多数电路采用高压整流方式居多，下面我们就重点介绍下高压整流桥的电路接法。整流桥前端是交流220V输入，进入整流桥AC交流端，由正极直流输出连接负载用电器正极，经负载用电器负极连接整流桥负极形成回路，完成整个电源整流的路径。
