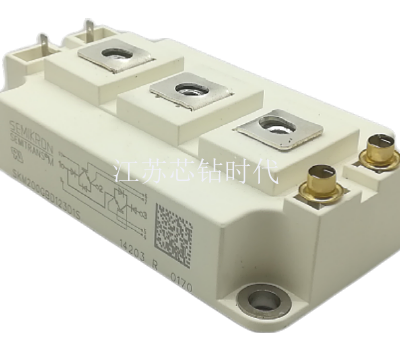

有无缓冲区决定了IGBT具有不同特性。有N*缓冲区的IGBT称为非对称型IGBT，也称穿通型IGBT。它具有正向压降小、犬断时间短、关断时尾部电流小等优点，但其反向阻断能力相对较弱。无N-缓冲区的IGBT称为对称型IGBT，也称非穿通型IGBT。它具有较强的正反向阻断能力，但它的其他特性却不及非对称型IGBT。如图2-42(b)所示的简化等效电路表明，IGBT是由GTR与MOSFET组成的达林顿结构，该结构中的部分是MOSFET驱动，另一部分是厚基区PNP型晶体管。五、IBGT的工作原理简单来说，IGBT相当于一个由MOSFET驱动的厚基区PNP型晶体管，它的简化等效电路如图2-42(b)所示，图中的RN为PNP晶体管基区内的调制电阻。从该等效电路可以清楚地看出，IGBT是用晶体管和MOSFET组成的达林顿结构的复合器件。冈为图中的晶体管为PNP型晶体管，MOSFET为N沟道场效应晶体管，所以这种结构的IGBT称为N沟道IIGBT，其符号为N-IGBT。类似地还有P沟道IGBT，即P-IGBT。IGBT的电气图形符号如图2-42(c)所示。IGBT是—种场控器件，它的开通和关断由栅极和发射极间电压UGE决定，当栅射电压UCE为正且大于开启电压UCE（th）时，MOSFET内形成沟道并为PNP型晶体管提供基极电流进而使IGBT导通，此时，从P+区注入N-的空穴。

   这部分在定义当中没有被提及的原因在于它实际上是个npnp的寄生晶闸管结构，这种结构对IGBT来说是个不希望存在的结构，因为寄生晶闸管在一定的条件下会发生闩锁，让IGBT失去栅控能力，这样IGBT将无法自行关断，从而导致IGBT的损坏。具体原理在这里暂时不讲，后续再为大家更新。2、IGBT和BJT、MOSFET之间的因果故事BJT出现在MOSFET之前，而MOSFET出现在IGBT之前，所以我们从中间者MOSFET的出现来阐述三者的因果故事。MOSFET的出现可以追溯到20世纪30年代初。德国科学家Lilienfeld于1930年提出的场效应晶体管概念吸引了许多该领域科学家的兴趣，贝尔实验室的Bardeem和Brattain在1947年的一次场效应管发明尝试中，意外发明了电接触双极晶体管（BJT）。两年后，同样来自贝尔实验室的Shockley用少子注入理论阐明了BJT的工作原理，并提出了可实用化的结型晶体管概念。1960年，埃及科学家Attala及韩裔科学家Kahng在用二氧化硅改善BJT性能的过程中意外发明了MOSFET场效应晶体管，此后MOSFET正式进入功率半导体行业，并逐渐成为其中一大主力。发展到现在，MOSFET主要应用于中小功率场合如电脑功率电源、家用电器等。
