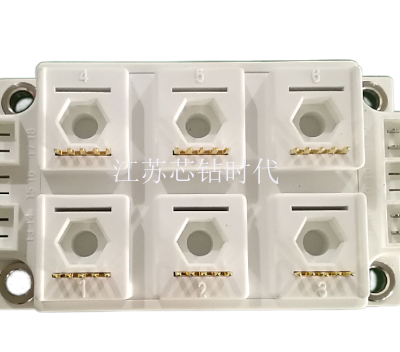

绝缘栅双极晶体管IGBT是MOSFET和GTR相结合的产物。其主体部分与晶体管相同，也有集电极和发射极，但驱动部分却和场效应晶体管相同，是绝缘栅结构。IGBT的工作特点是，控制部分与场效应晶体管相同，控制信号为电压信号UGE，输人阻抗很高，栅极电流IG≈0，故驱动功率很小。而其主电路部分则与GTR相同，工作电流为集电极电流，工作频率可达20kHz。由IGBT作为逆变器件的变频器载波频率一般都在10kHz以上，故电动机的电流波形比较平滑，基本无电磁噪声。虽然硅双极型及场控型功率器件的研究已趋成熟，但是它们的性能仍待提高和改善，而1996年出现的集成门极换流晶闸管（IGCT）有迅速取代GTO的趋势。集成门极换流晶闸管（IGCT）是将门极驱动电路与门极换流晶闸管GCT集成于一个整体形成的器件。门极换流晶闸管GCT是基于GTO结构的一个新型电力半导体器件，它不仅与GTO有相同的高阻断能力和低通态压降，而且有与IGBT相同的开关性能，兼有GTO和IGBT之所长，是一种较理想的兆瓦级、中压开关器件。IGCT芯片在不串不并的情况下，二电平逆变器容量～3MVA，三电平逆变器1～6MVA；若反向二极管分离，不与IGCT集成在一起，二电平逆变器容量可扩至，三电平扩至9MVA。目前IGCT已经商品化。
措施：在三相变压器次级星形中点与地之间并联适当电容，就可以减小这种过电压。与整流器并联的其它负载切断时，因电源回路电感产生感应电势的过电压。变压器空载且电源电压过零时，初级拉闸，因变压器激磁电流的突变，在次级感生出很高的瞬时电压，这种电压尖峰值可达工作电压的6倍以上。交流电网遭雷击或电网侵入干扰过电压，即偶发性浪涌电压，都必须加阻容吸收路进行保护。3．直流侧过电压及保护当负载断开时或快熔断时，储存在变压器中的磁场能量会产生过电压，显然在交流侧阻容吸收保护电路可以抑制这种过电压，但由于变压器过载时储存的能量比空载时要大，还不能完全消除。措施：能常采用压敏吸收进行保护。4．过电流保护一般加快速熔断器进行保护，实际上它不能保护可控硅，而是保护变压器线圈。5．电压、电流上升率的限制4.均流与晶闸管选择均流不好，很容易烧坏元件。为了解决均流问题，过去加均流电抗器，噪声很大，效果也不好，一只一只进行对比，拧螺丝松紧，很盲目，效果差，噪音大，耗能。我们采用的办法是：用计算机程序软件进行动态参数筛选匹配、编号，装配时按其号码顺序装配，很间单。每一只元件上都刻有字，以便下更换时参考。这样能使均流系数可达到。
