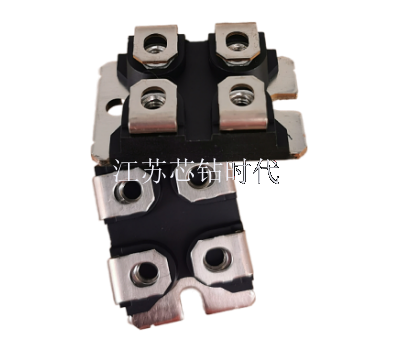

而漏极一端电压小，其值为VGD=vGS－vDS，因而这里沟道薄。但当vDS较小（vDS随着vDS的增大，靠近漏极的沟道越来越薄，当vDS增加到使VGD=vGS－vDS=VT(或vDS=vGS－VT)时，沟道在漏极一端出现预夹断，如图2(b)所示。再继续增大vDS，夹断点将向源极方向移动，如图2(c)所示。由于vDS的增加部分几乎全部降落在夹断区，故iD几乎不随vDS增大而增加，管子进入饱和区，iD几乎由vGS决定。N沟道增强型MOS管的特性曲线、电流方程及参数（1）特性曲线和电流方程1）输出特性曲线N沟道增强型MOS管的输出特性曲线如图1(a)所示。与结型场效应管一样,其输出特性曲线也可分为可变电阻区、饱和区、截止区和击穿区几部分。2）转移特性曲线转移特性曲线如图1(b)所示,由于场效应管作放大器件使用时是工作在饱和区(恒流区),此时iD几乎不随vDS而变化,即不同的vDS所对应的转移特性曲线几乎是重合的,所以可用vDS大于某一数值(vDS＞vGS-VT)后的一条转移特性曲线代替饱和区的所有转移特性曲线。3）iD与vGS的近似关系与结型场效应管相类似。在饱和区内,iD与vGS的近似关系式为式中IDO是vGS=2VT时的漏极电流iD。（2）参数MOS管的主要参数与结型场效应管基本相同，只是增强型MOS管中不用夹断电压VP。
由于MOS管是电压控制元件，所以主要由栅源电压uGS决定其工作状态。下面以NMOS管为例介绍其特性。图(a)为由NMOS增强型管构成的开关电路。NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到4V或10V就可以了。PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况(驱动)。但是，虽然PMOS可以很方便地用作驱动，但由于导通电阻大，价格贵，替换种类少等原因，在驱动中，通常还是使用NMOS。(以N沟道增强型MOS场效应管)它是利用VGS来控制“感应电荷”的多少，以改变由这些“感应电荷”形成的导电沟道的状况，然后达到控制漏极电流的目的。在制造管子时，通过工艺使绝缘层中出现大量正离子，故在交界面的另一侧能感应出较多的负电荷，这些负电荷把高渗杂质的N区接通，形成了导电沟道，即使在VGS=0时也有较大的漏极电流ID。当栅极电压改变时，沟道内被感应的电荷量也改变，导电沟道的宽窄也随之而变，因而漏极电流ID随着栅极电压的变化而变化。MOS管的分类按沟道材料型和绝缘栅型各分N沟道和P沟道两种;按导电方式：MOS管又分耗尽型与增强型，所以MOS场效应晶体管分为N沟耗尽型和增强型。
