正常选择的型号Vref=），开始一直觉得问题出在TLV431上，后来换了板子竟发现可以正常稳压（应该是上一个板子变压器和MOS管出现问题，但没回去验证），但是mos管很烫，带载不到十秒钟就会冒烟，后来经过与芯片方案的FAE沟通才发现，MSP3910的驱动MOS管的引脚gate脚与MOS管之间的限流电阻用错物料，mos管工作原理图是，但实际用的是，更换电阻后可输出正常电压，MOS管也不会很烫。下面是解决问题思路：一、用示波器观察所用MOS管的G极波形，如图一所示，上升时间接近，下降时间接近<160ns（实测50ns），再看如图二所示的手册中对MOS驱动上升下降沿要求，上升时间要求<35ns，下降时间<80ns，可得结论：上升时间过长导致MOS管工作为线性状态，非开关状态（参看总结一），MOS管开通过程时间太长直接导致了MOS管的发热严重。二、解决：更换驱动限流电阻（图二中Rg），由于当时手里当时没有，更换为22欧的电阻后，G极波形如图三所示，Ton和Toff已经接近图二要求的时间，MOS管24V时带载27欧，输出功率，输出电压正常，MOS管基本不发热。总结一：MOS管发热原因小结1、电路设计的问题，就是让MOS管工作在线性的工作状态，而不是在开关状态。这也是导致MOS管发热的一个原因。

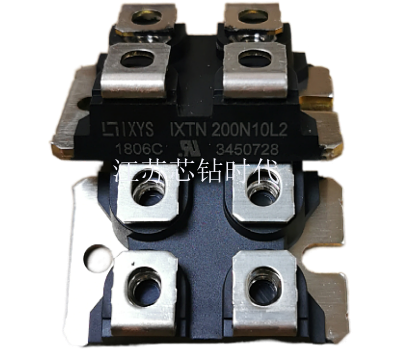

总的来说场效应晶体管可分为结场效应晶体管和MOS场效应晶体管，而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。①封装②类型（NMOS、PMOS）③耐压Vds（器件在断开状态下漏极和源极所能承受的比较大的电压）④饱和电流Id⑤导通阻抗Rds⑥栅极阈值电压Vgs(th)9.从MOS管实物识别管脚无论是NMOS还是PMOS按上图方向摆正，中间的一脚为D，左边为G，右边为S。或者这么记：单独的一脚为D，逆时针转DGS。这里顺便提一下三极管的管脚识别：同样按照上图方向摆正，中间一脚为C，左边为B，右边为E。管脚编号从G脚开始，逆时针123三极管的管脚编号同样从B脚开始，逆时针12310.用万用表辨别NNOS、PMOS借助寄生二极管来辨别。将万用表档位拨至二极管档，红表笔接S,黑表笔接D，有数值显示，反过来接无数值，说明是N沟道，若情况相反是P沟道。
