这部分在定义当中没有被提及的原因在于它实际上是个npnp的寄生晶闸管结构，这种结构对IGBT来说是个不希望存在的结构，因为寄生晶闸管在一定的条件下会发生闩锁，让IGBT失去栅控能力，这样IGBT将无法自行关断，从而导致IGBT的损坏。具体原理在这里暂时不讲，后续再为大家更新。2、IGBT和BJT、MOSFET之间的因果故事BJT出现在MOSFET之前，而MOSFET出现在IGBT之前，所以我们从中间者MOSFET的出现来阐述三者的因果故事。MOSFET的出现可以追溯到20世纪30年代初。德国科学家Lilienfeld于1930年提出的场效应晶体管概念吸引了许多该领域科学家的兴趣，贝尔实验室的Bardeem和Brattain在1947年的一次场效应管发明尝试中，意外发明了电接触双极晶体管（BJT）。两年后，同样来自贝尔实验室的Shockley用少子注入理论阐明了BJT的工作原理，并提出了可实用化的结型晶体管概念。1960年，埃及科学家Attala及韩裔科学家Kahng在用二氧化硅改善BJT性能的过程中意外发明了MOSFET场效应晶体管，此后MOSFET正式进入功率半导体行业，并逐渐成为其中一大主力。发展到现在，MOSFET主要应用于中小功率场合如电脑功率电源、家用电器等。

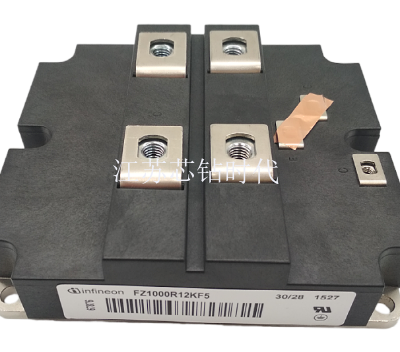

具有门极输入阻抗高、驱动功率小、电流关断能力强、开关速度快、开关损耗小等优点。随着下游应用发展越来越快，MOSFET的电流能力显然已经不能满足市场需求。为了在保留MOSFET优点的前提下降低器件的导通电阻，人们曾经尝试通过提高MOSFET衬底的掺杂浓度以降低导通电阻，但衬底掺杂的提高会降低器件的耐压。这显然不是理想的改进办法。但是如果在MOSFET结构的基础上引入一个双极型BJT结构，就不仅能够保留MOSFET原有优点，还可以通过BJT结构的少数载流子注入效应对n漂移区的电导率进行调制，从而有效降低n漂移区的电阻率，提高器件的电流能力。经过后续不断的改进，目前IGBT已经能够覆盖从600V—6500V的电压范围，应用涵盖从工业电源、变频器、新能源汽车、新能源发电到轨道交通、***等一系列领域。IGBT凭借其高输入阻抗、驱动电路简单、开关损耗小等优点在庞大的功率器件世界中赢得了自己的一片领域。总体来说，BJT、MOSFET、IGBT三者的关系就像下面这匹马当然更准确来说，这三者虽然在之前的基础上进行了改进，但并非是完全替代的关系，三者在功率器件市场都各有所长，应用领域也不完全重合。因此，在时间上可以将其看做祖孙三代的关系。
