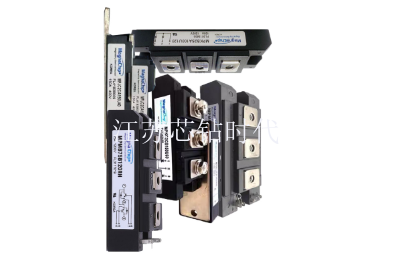

天津MagnaChip美格纳模块值得推荐 欢迎咨询 江苏芯钻时代电子科技供应

天津MagnaChip美格纳模块值得推荐 欢迎咨询 江苏芯钻时代电子科技供应

价    格

订货量

  • 面议 价格为商家提供的参考价,请通过"获取最低报价"
    获得您最满意的心理价位~

    不限

陈先生
邮箱已验证
手机已验证
𐁎𐁏𐁐 𐁑𐁒𐁓𐁐 𐁑𐁑𐁔𐁓 𐁕𐁒𐁎𐁖𐁗𐁕𐁕𐁕𐁕𐁕𐁕𐁕𐁕
微信在线
  • 发货地:江苏 苏州
  • 发货期限:不限
  • 供货总量: 10000PCS
江苏芯钻时代电子科技有限公司 入驻平台 第3
  • 资质核验已核验企业营业执照
  • 陈先生
    邮箱已验证
    手机已验证
  • 𐁎𐁏𐁐 𐁑𐁒𐁓𐁐 𐁑𐁑𐁔𐁓
  • 江苏 苏州
  • IGBT模块,可控硅晶闸管,二极管模块,熔断器

联系方式

  • 联系人:
    陈先生
  • 电   话:
    𐁕𐁒𐁎𐁖𐁗𐁕𐁕𐁕𐁕𐁕𐁕𐁕𐁕
  • 手   机:
    𐁎𐁏𐁐𐁑𐁒𐁓𐁐𐁑𐁑𐁔𐁓
  • 地   址:
    江苏 苏州 昆山开发区朝阳东路109号亿丰机电城北楼A201

具有单向导电特性,而阳极A与门极之间有两个反极性串联的PN结。因此,通过用万用表的R×100或R×1kQ档测量普通晶闸管各引脚之间的电阻值,即能确定三个电极。具体方法是:将万用表黑表笔任接晶闸管某一极,红表笔依次去触碰另外两个电极。若测量结果有一次阻值为几千欧姆(kΩ),而另一次阻值为几百欧姆(Ω),则可判定黑表笔接的是门极G。在阻值为几百欧姆的测量中,红表笔接的是阴极K,而在阻值为几千欧姆的那次测量中,红表笔接的是阳极A,若两次测出的阻值均很大,则说明黑表笔接的不是门极G,应用同样方法改测其他电极,直到找出三个电极为止。也可以测任两脚之间的正、反向电阻,若正、反向电阻均接近无穷大,则两极即为阳极A和阴极K,而另一脚即为门极G。普通晶闸管也可以根据其封装形式来判断出各电极。螺栓形普通晶闸管的螺栓一端为阳极A,较细的引线端为门极G,较粗的引线端为阴极K。平板形普通晶闸管的引出线端为门极G,平面端为阳极A,另一端为阴极K。金属壳封装(T0—3)的普通晶闸管,其外壳为阳极A。塑封(T0—220)的普通晶闸管的中间引脚为阳极A,且多与自带散热片相连。晶闸管触发能力检测:对于小功率(工作电流为***以下)的普通晶闸管,可用万用表R×1档测量。晶体闸流管(Thyristor)又称作可控硅整流器,曾被简称为可控硅。天津MagnaChip美格纳模块值得推荐

天津MagnaChip美格纳模块值得推荐,MagnaChip美格纳模块

晶闸管模块基本的用途是可控整流。二极管整流电路中用晶闸管代替二极管,就可以形成可控整流电路。在正弦交流电压U2的正半周内,如果vs的控制极不输入触发脉冲UG,vs仍不能接通。只有当U2处于正半周时,当触发脉冲UG施加到控制极时,晶闸管才接通。现在,绘制其波形(图4(c)和(d)),可以看到只有当触发脉冲UG到达时,负载RL具有电压UL输出(波形上的阴影)。当UG到达较早时,晶闸管导通时间较早;UG到达较晚时,晶闸管导通时间较晚。通过改变触发脉冲Ug在控制极上的到达时间,可以调节负载上输出电压的平均UL(阴影部分的面积)。在电工技术中,交流电的半周常被设定为180度,称为电角。因此,在U2的每一个正半周期中,从零值到触发脉冲到达时刻的电角称为控制角α,每个正半周期中晶闸管导电的电角称为导通角θ。显然,α和θ都用来表示晶闸管在正向电压半周内的通断范围。通过改变控制角度0或导通角theta,可通过改变负载上的脉冲直流电压的平均ul来实现可控整流器。天津MagnaChip美格纳模块值得推荐其特点是在晶闸管的阳极与阴极之间反向并联一只二极管,使阳极与阴极的发射结均呈短路状态。

天津MagnaChip美格纳模块值得推荐,MagnaChip美格纳模块

晶闸管智能模块模块规格编辑晶闸管智能模块注意事项编辑1、模块电流规格的选取考虑到电网电压的波动和负载在起动时一般都比其额定电流大几倍,且晶闸管芯片抗电流冲击能力较差,建议您在选取模块电流规格时应留出适当裕量。推荐选择如下:阻性负载:模块标称电流应为负载额定电流的2倍。感性负载:模块标称电流应为负载额定电流的3倍。2、导通角要求模块在较小导通角时(即模块高输入电压、低输出电压)输出较大电流,这样会使模块严重发热甚至烧毁。这是因为在非正弦波状态下用普通仪表测出的电流值,不是有效值,所以,尽管仪表显示的电流值并未超过模块的标称值,但有效值会超过模块标称值的几倍。因此,要求模块应在较大导通角下(100度以上)工作。3、控制电源要求(1)电压为DC12V±;纹波电压≤30mV;输出电流≥1A;(2)可以采用开关电源,也可采用线性电源(即变压器整流式稳压电源)。开关电源外壳应带屏蔽罩。线性电源要求滤波电容必须≥2200μf/25V。(3)控制电源极性要求正确接入模块控制端口,严禁反接。否则将烧坏模块控制电路。4、使用环境要求(1)工作场所环境温度范围:-25℃~+45℃。(2)模块周围应干燥、通风、远离热源、无尘、无腐蚀性液体或气体。

测量时黑表笔接阳极A,红表笔接阴极K,此时表针不动,显示阻值为无穷大(∞)。用镊子或导线将晶闸管的阳极A与门极短路(见图2),相当于给G极加上正向触发电压,此时若电阻值为几欧姆至几十欧姆(具体阻值根据晶闸管的型号不同会有所差异),则表明晶闸管因正向触发而导通。再断开A极与G极的连接(A、K极上的表笔不动,只将G极的触发电压断掉)。若表针示值仍保持在几欧姆至几十欧姆的位置不动,则说明此晶闸管的触发性能良好。特殊的晶闸管/晶闸管编辑双向晶闸管TRIAC晶闸管从外表上看,双向晶闸管和普通晶闸管很相似,也有三个电极。但是,它除了其中一个电极G仍叫做控制极外,另外两个电极通常却不再叫做阳极和阴极,而统称为主电极Tl和T2。它的符号也和普通晶闸管不同,是把两个晶闸管反接在一起画成的,如图2所示。它的型号,在我国一般用“3CTS”或“KS”表示;国外的资料也有用“TRIAC”来表示的。从内部结构来看,双向晶闸管是一种N—P—N—P—N型五层结构的半导体器件,见图3(a)。为了便于说明问题,我们不妨把图3(a)看成是由左右两部分组合而成的,如图3(b)。这样一来,原来的双向晶闸管就被分解成两个P—N—P—N型结构的单向晶闸管了。这类应用一般多应用在电力试验设备上,通过变压器,调整晶闸管的导通角输出一个可调的直流电压。

天津MagnaChip美格纳模块值得推荐,MagnaChip美格纳模块

[1]维持电流I:是指晶闸管维持导通所必需的**小电流,一般为几十到几百毫安。IH与结温有关,结温越高,则I越小。擎住电流I:是晶闸管刚从断态转入通态并移除触发信号后,能维持导通所需的**小电流。对同一晶闸管来说,通常I约为I的2~4倍。[1]浪涌电流I:浪涌电流是指由于电路异常情况引起的使结温超过额定结温的不重复性**大正向过载电流。断态电压临界上升率du/dt:是指在额定结温、门极开路的情况下,不能使晶闸管从断态到通态转换的外加电压**大上升率。通态电流临界上升率di/dt:指在规定条件下,晶闸管能承受的**大通态电流上升率。如果di/dt过大,在晶闸管刚开通时会有很大的电流集中在门极附近的小区域内,从而造成局部过热而使晶闸管损坏。[1]触发技术晶闸管触发电路的作用是产生符合要求的门极触发脉冲,使得晶闸管在需要时正常开通。晶闸管触发电路必须满足以下几点要求:①触发脉冲的宽度应足够宽使得晶闸管可靠导通;②触发脉冲应有足够的幅度,对一些温度较低的场合,脉冲电流的幅度应增大为器件**大触发电流的3~5倍,脉冲的陡度也需要增加,一般需达1~2A/μs;③所提供的触发脉冲应不超过晶闸管门极的电压、电流和功率定额。晶闸管工作条件为:加正向电压且门极有触发电流。天津MagnaChip美格纳模块值得推荐

晶闸管的作用也越来越全。天津MagnaChip美格纳模块值得推荐

适应多于六个晶闸管元件的各种大型可控整流设备。具有完善故障、报警检测和保护功能。实时检测过流、过压、反馈丢失、控制板内部故障。设有开机给定回零、软启动、截流、截压、急停保护。调试简便,数控板调试不用示波器和万用表。每一块控制板均经过了严格的软件测试、硬件老化,以确保工作稳定可靠。三相晶闸管触发板适用电路①三相全控桥式可控整流电路。②带平衡电抗器的双反星形可控整流电路。③变压器原边交流调压,副边二极管整流电路。④三相零式整流电路。⑤三相半控桥式可控整流电路。⑥三相交流相控调压电路⑦三相五柱式双反星形可控硅整流电路三相晶闸管触发板正常使用条件⑴海拔高度不超过2000M。⑵环境温度:-40℃-+50℃。⑶空气比较大相对湿度不超过90%(在相当于空气温度20±5℃)。⑷运行地点无导电尘埃,没有腐蚀金属和破坏绝缘的气体或蒸汽。⑸无剧烈振动和冲击。三相晶闸管触发板工作原理本控制板是以工业级的单片机为组成的全数字控制、数字触发系统。天津MagnaChip美格纳模块值得推荐
