原因是导通电阻小，且容易。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，大电压等，大电流等，也有很多人考虑这些因素。这样的电路也许是可以工作的，但并不是的，作为正式的产品设计也是不允许的。1、MOS管种类和结构MOSFET管是FET的一种（另一种是JFET），可以被**成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。至于为什么不使用耗尽型的MOS管，不建议刨根问底。对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小，*。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。

    随着社会的进步和发展，MOS管在电子行业的应用越来越广，萨科微电子SLKOR作为能够研发生产碳化硅SiC产品的“碳化硅专家”，必须来科普一下这方面的知识。MOS即MOSFET的简写，全称是金属氧化物场效应晶体管。就是利用输入回路的电场效应来控制输出回路电流的一种半导体器件。MOS管的构造、原理、特性、符号规则和封装种类等，大致如下。1、MOS管的构造：MOS管的构造是在一块掺杂浓度较低的P型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的N+区，并用金属铝引出两个电极，分别作为漏极D和源极S。然后在漏极和源极之间的P型半导体表面复盖一层很薄的二氧化硅（Si02）绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就构成了一个N沟道（NPN型）增强型MOS管。它的栅极和其它电极间是绝缘的。同样用上述相同的方法在一块掺杂浓度较低的N型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的P+区，及上述相同的栅极制作过程，就制成为一个P沟道（PNP型）增强型MOS管。图1-1所示（a）、（b）分别是P沟道MOS管道结构图和符号。2、MOS管的工作原理：从图1-2-（a）可以看出，增强型MOS管的漏极D和源极S之间有两个背靠背的PN结。

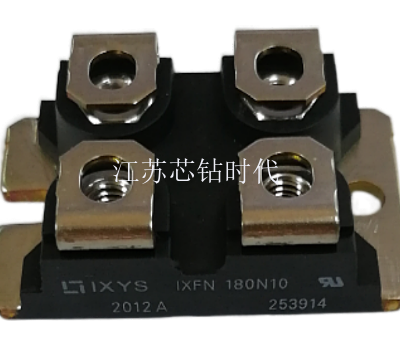

江苏芯钻时代电子科技有限公司，专业从事电气线路保护设备和电工电力元器件模块的服务与销售，具有丰富的熔断器、电容器、IGBT模块、二极管、可控硅、IC类销售经验的专业公司。公司以代理分销艾赛斯、英飞凌系列、赛米控系列，富士系列等模块为主，同时经营销售美国巴斯曼熔断器、 西门子熔断器、美尔森熔断器、力特熔断器等电气保护。
