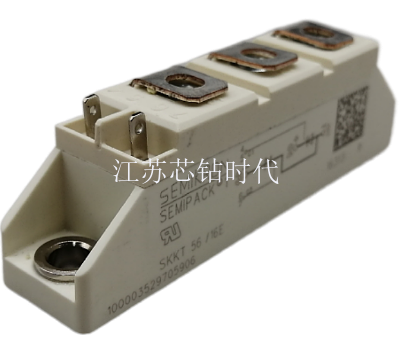

可控硅模块又叫晶闸管(SiliconControlledRectifier,SCR)。自从20世纪50年代问世以来已经发展成了一个大的家族，它的主要成员有单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、快速晶闸管，等等。大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极：***层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

    双向晶闸管的伏安特性见图3，由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。从晶闸管的内部分析工作过程：晶闸管是四层三端器件，它有J1、J2、J3三个PN结图一，可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管图二.当晶闸管承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的PN结J2失去阻挡作用。图2中每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此，两个互相复合的晶体管电路，当有足够的门极电流Ig流入时，就会形成强烈的正反馈，造成两晶体管饱和导通，晶体管饱和导通。设PNP管和NPN管的集电极电流相应为Ic1和Ic2；发射极电流相应为Ia和Ik；电流放大系数相应为a1=Ic1/Ia和a2=Ic2/Ik，设流过J2结的反相漏电电流为Ic0,晶闸管的阳极电流等于两管的集电极电流和漏电流的总和：Ia=Ic1+Ic2+Ic0或Ia=a1Ia+a2Ik+Ic0若门极电流为Ig,则晶闸管阴极电流为Ik=Ia+Ig从而可以得出晶闸管阳极电流为：I=(Ic0+Iga2)/（1-（a1+a2））（1—1）硅PNP管和硅NPN管相应的电流放大系数a1和a2随其发射极电流的改变而急剧变化如图三所示。当晶闸管承受正向阳极电压，而门极未受电压的情况下，式（1—1）中，Ig=0,(a1+a2)很小。
